Jistič NZMH1-4-A80 4pól, ochr.obvodů, 100kA, 80A EATON 284428

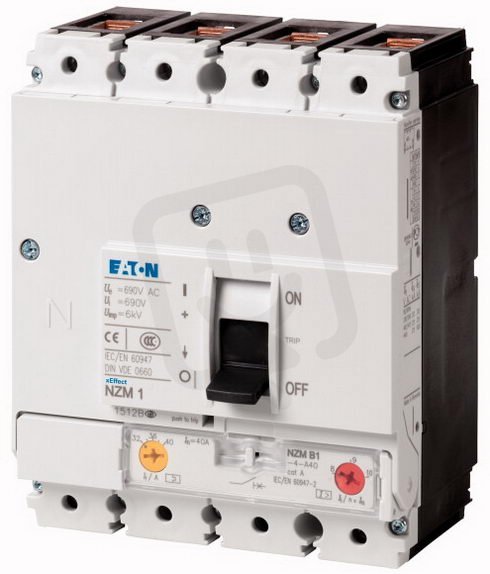

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
10 483,59 Kč
Cena po registraci:
9 360,57 Kč/ks
Po registraci bez DPH:
7 736,01 Kč
Vaše cena s DPH:
9 749,88 Kč/ks
Vaše cena bez DPH:
8 057,75 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRJI0018625
- Kód dodavatele:
- 284428
- EAN:
- 4015082844288
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 1,75 Kč
Technické parametry
- Integrovaná ochrana uzemnění:
- ne
- Integrovaný motorový pohon:
- ne
- Jmenovité napětí.:
- 690-690 V
- Montáž na DIN lištu volitelně:
- ano
- Počet pólů:
- 4
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Rozsah nast. krátkod. zpožď. zkrat. spouště:
- 0-0 A
- Rozsah nastavení nezpožď. zkrat. spouště:
- 6-10 A
- Rozsah nastavení přetížení:
- 63-80 A
- S indikátorem vypnutí:
- ne
- S integrovanou podpěťovou spouští:
- ne
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 80 A
- Typ elektr. připoj. hlavního obvodu:
- rámová svorka
- Typ ovládacího prvku:
- kyvná páka
- Vhodné pro montáž na DIN lištu:
- ne
- Vyp. zkrat. schopnost lcu 400V,50Hz:
- 50 kA
- Zařízení s ochrannou jednotkou:
- ano
- Ztrátový výkon:
- 16,3 W
Jistič NZMH1-4-A80 4pól, ochr.obvodů, 100kA, 80A EATON 284428
Jistič NZMH1-4-A80 (EAN: 4015082844288) je 4pólový přístroj s ochrannou jednotkou určený pro jmenovitý proud 80 A při jmenovitém napětí 690 V a krytí IP20.
Má vypínací zkratovou schopnost 50 kA (400 V, 50 Hz), rozsah nastavení přetížení 63–80 A a rozsah nastavení nezpožď. zkratové spouště 6–10 A, krátkodobá zpožděná spoušť není k dispozici.
Hlavní připojení je přes rámovou svorku, montáž na DIN lištu je volitelně, ovládání probíhá pomocí kyvné páky a ztrátový výkon činí 16,3 W.
Proč si vybrat tento jistič?
- Jistič má 4 póly, takže pokryje potřeby vícepólových obvodů.
- Umožňuje trvalý proud 80 A, což určuje jeho základní zatížitelnost.
- Vypínací zkratová schopnost při 400 V/50 Hz je 50 kA.
- Rozsah nastavení přetížení lze nastavit na 63–80 A.
- Rozsah nastavení nezpožděné zkratové spouště je 6–10 A.
- Pro montáž na DIN lištu není vhodný, což je třeba zohlednit při instalaci.
Interní název produktu
NZMH1-4-A80 Jistič,4p,100kA,80A
Podrobný popis produktu
NZMH1-4-A80
Výkonový jistič, 4p, 80A
Výkonové jističe řady NZM..-A pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S termomagnetickým spouštěčem na ochranu zařízení a kabelů.
Upozornění: Hodnota nastavení neutrálního vodiče se provádí synchronně k hodnotě nastavení Ir vnějšího vodiče.
Výkonový jistič, 4p, 80A
Výkonové jističe řady NZM..-A pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S termomagnetickým spouštěčem na ochranu zařízení a kabelů.
Upozornění: Hodnota nastavení neutrálního vodiče se provádí synchronně k hodnotě nastavení Ir vnějšího vodiče.
