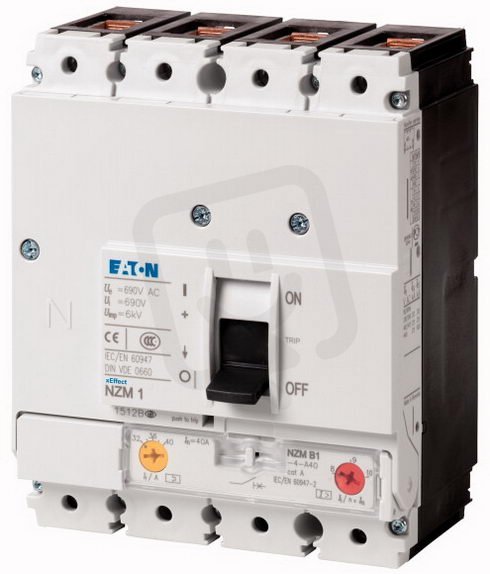

Jistič NZMH1-4-A32 4pól, ochr.obvodů, 100kA, 32A EATON 284420
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
9 722,92 Kč
Cena po registraci:
8 681,40 Kč/ks
Po registraci bez DPH:
7 174,71 Kč
Vaše cena s DPH:
9 042,46 Kč/ks
Vaše cena bez DPH:
7 473,11 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRJI0018617
- Kód dodavatele:
- 284420
- EAN:
- 4015082844202
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 1,75 Kč
Technické parametry
- Integrovaná ochrana uzemnění:
- ne
- Integrovaný motorový pohon:
- ne
- Jmenovité napětí.:
- 690-690 V
- Montáž na DIN lištu volitelně:
- ano
- Počet pólů:
- 4
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Rozsah nast. krátkod. zpožď. zkrat. spouště:
- 0-0 A
- Rozsah nastavení nezpožď. zkrat. spouště:
- 350-350 A
- Rozsah nastavení přetížení:
- 25-32 A
- S indikátorem vypnutí:
- ne
- S integrovanou podpěťovou spouští:
- ne
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 32 A
- Typ elektr. připoj. hlavního obvodu:
- rámová svorka
- Typ ovládacího prvku:
- kyvná páka
- Vhodné pro montáž na DIN lištu:
- ne
- Vyp. zkrat. schopnost lcu 400V,50Hz:
- 50 kA
- Zařízení s ochrannou jednotkou:
- ano
- Ztrátový výkon:
- 9,3 W
Jistič NZMH1-4-A32 4pól, ochr.obvodů, 100kA, 32A EATON 284420
Jistič NZMH1-4-A32 (EAN 4015082844202) je 4pólový přístroj s elektrickým připojením hlavního obvodu přes rámovou svorku, krytím IP20 a jmenovitým proudem 32 A.
Má vypínací zkratovou schopnost 50 kA (400 V, 50 Hz), rozsah nastavení přetížení 25–32 A a rozsah nastavení nezpožďené zkratové spouště 350 A.
Montáž na DIN lištu je volitelně možná, jmenovité napětí 690 V, ztrátový výkon 9,3 W a ovládání zajišťuje kyvná páka, přičemž není integrovaný motorový pohon ani indikátor vypnutí.
Proč si vybrat tento jistič?
- Jistič má čtyřpólové provedení, které umožňuje ochranu všech fází v třífázových obvodech.
- Stupeň krytí je IP20, tedy poskytuje ochranu proti dotyku prstu a vniknutí větších pevných předmětů.
- Jmenovitý trvalý proud je 32 A, vhodný pro okruhy s tímto zatížením.
- Vypínací zkratová schopnost při 400 V, 50 Hz je 50 kA, což udává maximální zkratový proud, který jistič dokáže bezpečně přerušit.
- Rozsah nastavení přetížení je 25–32 A, což umožňuje přizpůsobit spouštění podle skutečného zatížení.
- Pro montáž platí není určen pro DIN lištu, je tedy potřeba zajistit jiné upevnění nebo montážní řešení.
Interní název produktu
NZMH1-4-A32 Jistič,4p,100kA,32A
Podrobný popis produktu
NZMH1-4-A32
Výkonový jistič, 4p, 32A
Výkonové jističe řady NZM..-A pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S termomagnetickým spouštěčem na ochranu zařízení a kabelů.
Upozornění: Hodnota nastavení neutrálního vodiče se provádí synchronně k hodnotě nastavení Ir vnějšího vodiče.
Výkonový jistič, 4p, 32A
Výkonové jističe řady NZM..-A pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S termomagnetickým spouštěčem na ochranu zařízení a kabelů.
Upozornění: Hodnota nastavení neutrálního vodiče se provádí synchronně k hodnotě nastavení Ir vnějšího vodiče.
