Jistič NZMH1-4-A25 4pól, ochr.obvodů, 100kA, 25A EATON 284418

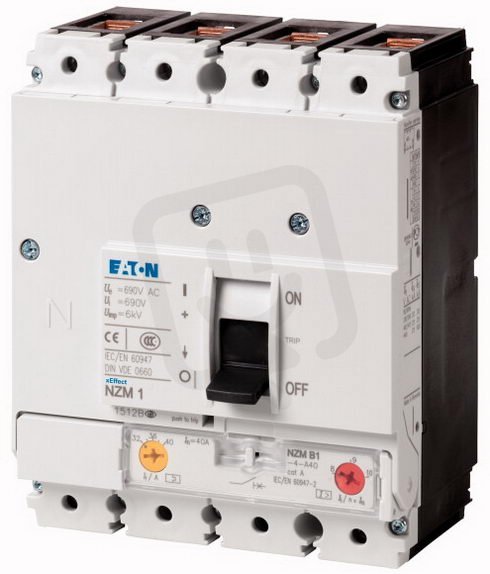

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
9 722,92 Kč
Cena po registraci:
8 681,40 Kč/ks
Po registraci bez DPH:
7 174,71 Kč
Vaše cena s DPH:
9 042,46 Kč/ks
Vaše cena bez DPH:
7 473,11 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRJI0018615
- Kód dodavatele:
- 284418
- EAN:
- 4015082844189
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 1,75 Kč
Technické parametry
- Integrovaná ochrana uzemnění:
- ne
- Integrovaný motorový pohon:
- ne
- Jmenovité napětí.:
- 690-690 V
- Montáž na DIN lištu volitelně:
- ano
- Počet pólů:
- 4
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Rozsah nast. krátkod. zpožď. zkrat. spouště:
- 0-0 A
- Rozsah nastavení nezpožď. zkrat. spouště:
- 350-350 A
- Rozsah nastavení přetížení:
- 20-25 A
- S indikátorem vypnutí:
- ne
- S integrovanou podpěťovou spouští:
- ne
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 25 A
- Typ elektr. připoj. hlavního obvodu:
- rámová svorka
- Typ ovládacího prvku:
- kyvná páka
- Vhodné pro montáž na DIN lištu:
- ne
- Vyp. zkrat. schopnost lcu 400V,50Hz:
- 50 kA
- Zařízení s ochrannou jednotkou:
- ano
- Ztrátový výkon:
- 8,8 W
Jistič NZMH1-4-A25 4pól, ochr.obvodů, 100kA, 25A EATON 284418
Jistič NZMH1-4-A25 4pól (EAN: 4015082844189) je čtyřpólový jistič s trvalým proudem 25 A a stupněm krytí IP20.
Má vypínací zkratovou schopnost 50 kA (lcu 400 V, 50 Hz), jmenovité napětí 690 V, rozsah nastavení přetížení 20–25 A a pevné nastavení nezpožď. zkratové spouště 350 A, přičemž nenabízí možnost krátkodobého zpoždění (0–0 A).
Hlavní připojení je přes rámovou svorku, ovládání zajišťuje kyvná páka, montáž na DIN lištu je volitelná, zařízení obsahuje ochrannou jednotku a má ztrátový výkon 8,8 W, bez integrovaného motorového pohonu ani indikátoru vypnutí.
Proč si vybrat tento jistič?
- Má 4 póly, takže je vhodný pro čtyřvodičové obvody a ochranu vícefázových systémů.
- Je dimenzován na trvalý proud 25 A, odpovídající běžným proudovým odběrům v rozvodech.
- Vypínací zkratová schopnost je 50 kA (při 400 V, 50 Hz), což určuje schopnost jističe přerušit zkratové proudy.
- Rozsah nastavení přetížení je 20–25 A, což umožňuje přizpůsobení nastavení podle zatížení.
- Nezpožděná zkratová spoušť je nastavena na 350 A, tedy pevná hodnota pro okamžité vypnutí při zkratu.
- Pro montáž na DIN lištu: ne, proto je třeba zvážit alternativní upevnění nebo kompatibilitu rozvaděče.
Interní název produktu
NZMH1-4-A25 Jistič,4p,100kA,25A
Podrobný popis produktu
NZMH1-4-A25
Výkonový jistič, 4p, 25A
Výkonové jističe řady NZM..-A pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S termomagnetickým spouštěčem na ochranu zařízení a kabelů.
Upozornění: Hodnota nastavení neutrálního vodiče se provádí synchronně k hodnotě nastavení Ir vnějšího vodiče.
Výkonový jistič, 4p, 25A
Výkonové jističe řady NZM..-A pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S termomagnetickým spouštěčem na ochranu zařízení a kabelů.
Upozornění: Hodnota nastavení neutrálního vodiče se provádí synchronně k hodnotě nastavení Ir vnějšího vodiče.
