Jistič NZMH1-4-A20 4pól, ochr.obvodů, 100kA, 20A EATON 284416

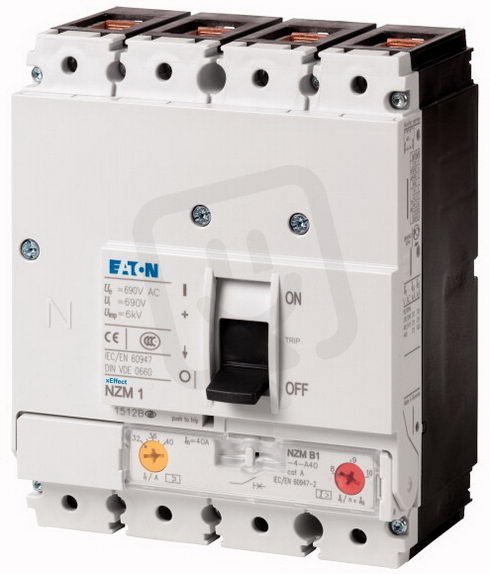

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
9 722,92 Kč
Cena po registraci:
8 681,40 Kč/ks
Po registraci bez DPH:
7 174,71 Kč
Vaše cena s DPH:
9 042,46 Kč/ks
Vaše cena bez DPH:
7 473,11 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRJI0018613
- Kód dodavatele:
- 284416
- EAN:
- 4015082844165
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 1,75 Kč
Technické parametry
- Integrovaná ochrana uzemnění:
- ne
- Integrovaný motorový pohon:
- ne
- Jmenovité napětí.:
- 690-690 V
- Montáž na DIN lištu volitelně:
- ano
- Počet pólů:
- 4
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Rozsah nast. krátkod. zpožď. zkrat. spouště:
- 0-0 A
- Rozsah nastavení nezpožď. zkrat. spouště:
- 350-350 A
- Rozsah nastavení přetížení:
- 15-20 A
- S indikátorem vypnutí:
- ne
- S integrovanou podpěťovou spouští:
- ne
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 20 A
- Typ elektr. připoj. hlavního obvodu:
- rámová svorka
- Typ ovládacího prvku:
- kyvná páka
- Vhodné pro montáž na DIN lištu:
- ne
- Vyp. zkrat. schopnost lcu 400V,50Hz:
- 50 kA
- Zařízení s ochrannou jednotkou:
- ano
- Ztrátový výkon:
- 9,8 W
Jistič NZMH1-4-A20 4pól, ochr.obvodů, 100kA, 20A EATON 284416
Jistič NZMH1-4-A20 (EAN 4015082844165) je 4pólový jistič s krytím IP20 a jmenovitým proudem 20 A určený pro ochranu obvodů.
Má vypínací schopnost zkratu 50 kA (400 V, 50 Hz), rámové svorky pro hlavní připojení a nastavitelný rozsah přetížení 15–20 A.
Obsahuje ochrannou jednotku, ovládání pomocí kyvné páky, jmenovité napětí 690 V, volitelnou montáž na DIN lištu a ztrátový výkon 9,8 W.
Proč si vybrat tento jistič?
- Má 4 póly pro současné odpojení všech vodičů ve čtyřvodičových rozvodech.
- Je určen pro trvalý proud 20 A, vhodný pro běžné chráněné obvody.
- Dokáže přerušit zkratový proud až 50 kA (při 400 V, 50 Hz), čímž zvládá vyšší zkratové zatížení.
- Nabízí rozsah nastavení přetížení 15–20 A pro přizpůsobení ochraně konkrétního zatížení.
- Se stupněm krytí IP20 je chráněn proti přístupu prstů, není však určen do vlhkého prostředí.
- Montáž: není určen pro montáž na DIN lištu, je třeba počítat s jiným typem upevnění.
Interní název produktu
NZMH1-4-A20 Jistič,4p,100kA,20A
Podrobný popis produktu
NZMH1-4-A20
Výkonový jistič, 4p, 20A
Výkonové jističe řady NZM..-A pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S termomagnetickým spouštěčem na ochranu zařízení a kabelů.
Upozornění: Hodnota nastavení neutrálního vodiče se provádí synchronně k hodnotě nastavení Ir vnějšího vodiče.
Výkonový jistič, 4p, 20A
Výkonové jističe řady NZM..-A pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S termomagnetickým spouštěčem na ochranu zařízení a kabelů.
Upozornění: Hodnota nastavení neutrálního vodiče se provádí synchronně k hodnotě nastavení Ir vnějšího vodiče.
