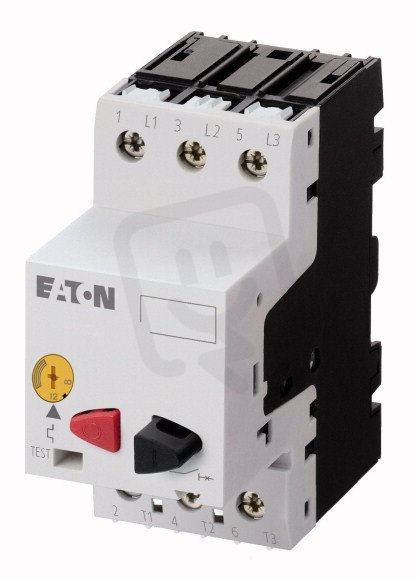

Spouštěč motorů EATON PKZM01-20 tlačítkový, 16-20A
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRMS0485301
- Kód dodavatele:
- 283383
- EAN:
- 4015082833831
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,40 Kč
Technické parametry
- Citlivé na selhání fáze:
- ano
- Hloubka:
- 93 mm
- Jmenovité provozní napětí:
- 690-690 V
- Počet pólů:
- 3
- Provozní výkon AC-3 400V:
- 9 kW
- Provozní výkon při AC-3, 230 V:
- 5,5 kW
- Rozsah nastavení nezpožď. zkrat. spouště:
- 310-310 A
- Rozsah nastavení přetížení:
- 16-20 A
- S integrovanou podpěťovou spouští:
- ne
- S integrovaným pomocným spínačem:
- ne
- S tepelnou ochranou:
- ne
- Šířka:
- 45 mm
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 20 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- stiskací tlačítko
- Vyp. zkrat. schopnost lcu 400V,AC:
- 50 kA
- Výška:
- 90 mm
- Ztrátový výkon:
- 5,82 W
Spouštěč motorů EATON PKZM01-20 tlačítkový, 16-20A
Tlačítkový spouštěč motorů PKZM01-20 (EAN 4015082833831) pro 3 póly s nastavitelným přetížením 16-20 A a trvalým proudem 20 A, typ ovládacího prvku stiskací tlačítko, stupeň krytí IP20 a vypínací schopností zkratu 50 kA (400 V AC).
Zařízení je citlivé na selhání fáze, nemá však zabudovanou tepelnou ochranu, integrovanou podpěťovou spoušť ani pomocný spínač.
Rozměry 90×45×93 mm, hlavní elektrické připojení je šroubové, provozní výkon AC-3: 9 kW (400 V) a 5,5 kW (230 V), jmenovité napětí 690 V, rozsah nastavení zkratové spouště 310 A a ztrátový výkon 5,82 W.
Proč si vybrat tento spouštěč motorů?
- Je navržen jako třípólový spouštěč vhodný pro třífázové motory.
- Podporuje trvalý proud 20 A (Iu).
- Nastavení rozsahu přetížení je 16–20 A, což umožňuje přizpůsobit ochranu konkrétnímu motoru.
- Vypínací zkratová schopnost je 50 kA při 400 V AC.
- Typ ovládacího prvku je stiskací tlačítko pro ruční spouštění a vypínání.
- Zařízení je bez tepelné ochrany, proto je vhodné doplnit ho o externí ochranné prvky podle aplikace.
Interní název produktu
PKZM01-20 Tlačítkový spouštěč motorů 20A
Podrobný popis produktu
Spouštěč motorů, 3p, Ir=16-20A
Spouštěč motorů podle ČSN/EN60947, 3pólový konstrukční velikost PKZM01, s nastavitelným spouštěčem při přetížení nezpožděným spouštěčem při zkratu, citlivý na výpadek fáze, šroubovaná montáž a montáž zaklapnutím západky, rozměr vestavby krytky 45 mm, jmenovité provozní napětí Ue 440V, stupeň krytí IP20, chráněn před dotykem prstem podle VDE 0106 d. 100, příslušenství k dodání: pomocné spínače, napět'ová spoušt'
