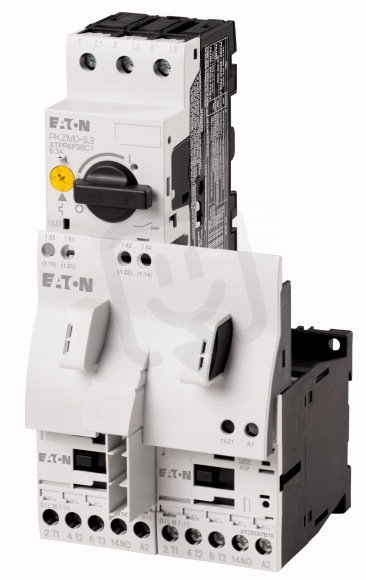

MSC-R-1,6-M7(24VDC) Spouštěčová kombinace reverzační 24V DC 0,55 kW AC-3 283195
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRMS0018520
- Kód dodavatele:
- 283195
- EAN:
- 4015082831950
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 1,38 Kč
Technické parametry
- Druh motorového spouštěče:
- reverzní startér
- Hloubka:
- 185 mm
- Montáž na lištu:
- ano
- Počet kontrolek:
- 0
- Počet ovládacích pozic:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Podpora CAN:
- ne
- Podpora Data-Highway:
- ne
- Podpora DeviceNet Safety:
- ne
- Podpora DeviceNet:
- ne
- Podpora Ethernet/IP:
- ne
- Podpora Foundation Fieldbus:
- ne
- Podpora INTERBUS:
- ne
- Podpora INTERBUS-Safety:
- ne
- Podpora LON:
- ne
- Podpora MODBUS:
- ne
- Podpora PROFIBUS:
- ne
- Podpora PROFINET CBA:
- ne
- Podpora PROFINET IO:
- ne
- Podpora PROFIsafe:
- ne
- Podpora SERCOS:
- ne
- Podpora SUCONET:
- ne
- Podpora SafetyBUS p:
- ne
- Podpora TCP/IP:
- ne
- Podpora jiných typů sběrnic:
- ne
- Podpora pro ASI:
- ne
- Provozní proud Ie:
- 1,5 A
- Provozní proud při AC-3, 400 V:
- 1,6 A
- Provozní výkon AC-3 400V:
- 0,55 kW
- Řídící napáj. napětí AC 50Hz:
- 0-0 V
- Řídící napáj. napětí AC 60HZ:
- 0-0 V
- Řídící napáj. napětí DC:
- 24-24 V
- Rozsah nastavení přetížení:
- 1-1,6 A
- S pojistkou:
- ne
- S transformátorem:
- ne
- Šířka:
- 90 mm
- Spotřeba energie:
- 2,6 W
- Stupeň krytí (IP):
- IP20
- Stupeň ochrany (NEMA):
- jiné
- Třída vydání:
- TŘÍDA 10 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího napětí:
- DC
- Vhodné pro nouz. vypnutí:
- ne
- Výška:
- 95 mm
MSC-R-1,6-M7(24VDC) Spouštěčová kombinace reverzační 24V DC 0,55 kW AC-3 283195
Spouštěčová kombinace reverzační MSC-R-1,6-M7(24VDC) (EAN 4015082831950) s řízením na 24 V DC určená pro motory do 0,55 kW (AC-3, 400 V) má nastavitelné přetížení 1–1,6 A a provozní proud 1,5 A.
Zařízení je určeno pro montáž na lištu, má krytí IP20, šroubové připojení hlavního obvodu, rozměry 90 × 95 × 185 mm (š × v × h), spotřebu 2,6 W a třídu uvolnění TŘÍDA 10 A.
Proč si vybrat tento spouštěč?
- Slouží k přepínání směru otáčení motoru jako reverzní startér.
- Ovládací napětí je 24 V DC, vhodné pro stejnosměrné řídicí obvody.
- Rozsah nastavení přetížení je 1–1,6 A, což umožňuje přesné doladění ochrany motoru.
- Provozní proud je 1,5 A (Ie), kompatibilní s uvedeným nastavením přetížení.
- Určen pro motory s výkonem do 0,55 kW (kategorie AC-3).
- Upevnění je řešeno pro montáž na DIN lištu, což usnadňuje instalaci v rozvaděči.
Interní název produktu
MSC-R-1,6-M7(24VDC) Spouštěč rev.0,55kW
Podrobný popis produktu
Reverzační spouštěč, 3p, 0.55kW/400V/AC3, 150kA
Reverzační spouštěčová kombinace, Základní přístroje: MSC, poznámka: Vhodné také pro motory třídy účinnosti IE3, Jmenovité výkony motoru Jmenovitý výkon motora AC-3 380 V 400 V 415 V: P= 0.37, 0.55 kW, Rozsah nastavení spouště na přetížení: Ir= 1 - 1.6 A, Typ koordinace: Typ koordinace "1", Typ koordinace "2"
Ovládací napětí: 24 V DC, Stejnosměrné napětí
Normy a ustanovení: ČSN EN 60947-4-1, VDE 0660, UL 508 (na vyžádání), CSA C 22.2 č. 14 (na vyžádání)
