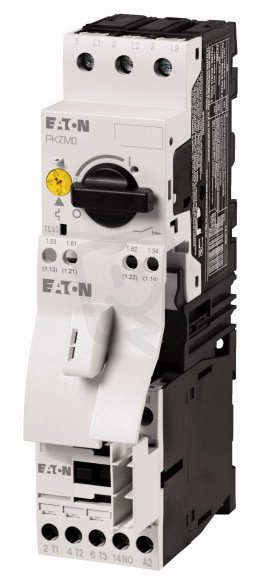

MSC-D-0,4-M7(24VDC) Spouštěčová kombinace přímá 24V DC 0,09 kW AC-3 EATON 283155
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRMS0018487
- Kód dodavatele:
- 283155
- EAN:
- 4015082831554
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,80 Kč
Technické parametry
- Druh motorového spouštěče:
- přímý startér
- Hloubka:
- 95 mm
- Montáž na lištu:
- ano
- Počet kontrolek:
- 0
- Počet ovládacích pozic:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 1
- Podpora CAN:
- ne
- Podpora Data-Highway:
- ne
- Podpora DeviceNet Safety:
- ne
- Podpora DeviceNet:
- ne
- Podpora Ethernet/IP:
- ne
- Podpora Foundation Fieldbus:
- ne
- Podpora INTERBUS:
- ne
- Podpora INTERBUS-Safety:
- ne
- Podpora LON:
- ne
- Podpora MODBUS:
- ne
- Podpora PROFIBUS:
- ne
- Podpora PROFINET CBA:
- ne
- Podpora PROFINET IO:
- ne
- Podpora PROFIsafe:
- ne
- Podpora SERCOS:
- ne
- Podpora SUCONET:
- ne
- Podpora SafetyBUS p:
- ne
- Podpora TCP/IP:
- ne
- Podpora jiných typů sběrnic:
- ne
- Podpora pro ASI:
- ne
- Provozní proud Ie:
- 0,31 A
- Provozní proud při AC-3, 400 V:
- 0,4 A
- Provozní výkon AC-3 400V:
- 0,09 kW
- Řídící napáj. napětí AC 50Hz:
- 0-0 V
- Řídící napáj. napětí AC 60HZ:
- 0-0 V
- Řídící napáj. napětí DC:
- 24-24 V
- Rozsah nastavení přetížení:
- 0,25-0,4 A
- S pojistkou:
- ne
- S transformátorem:
- ne
- Šířka:
- 45 mm
- Spotřeba energie:
- 2,6 W
- Stupeň krytí (IP):
- IP20
- Stupeň ochrany (NEMA):
- jiné
- Třída vydání:
- TŘÍDA 10 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího napětí:
- DC
- Vhodné pro nouz. vypnutí:
- ne
- Výška:
- 180 mm
MSC-D-0,4-M7(24VDC) Spouštěčová kombinace přímá 24V DC 0,09 kW AC-3 EATON 283155
Spouštěčová kombinace přímá MSC-D-0,4-M7(24VDC) (EAN 4015082831554) je přímý startér s ovládacím napětím 24 V DC, nastavením přetížení 0,25–0,4 A a provozním proudem Ie 0,31 A, určený pro výkon 0,09 kW (AC-3, 400 V).
Zařízení se montuje na lištu (DIN), má krytí IP20, šroubové připojení hlavního obvodu a rozměry 45 × 180 × 95 mm (šířka × výška × hloubka), spotřeba energie 2,6 W a třídu vypínání TŘÍDA 10 A.
Obsahuje 1 pomocný spínací kontakt, neobsahuje transformátor ani pojistku a nepodporuje průmyslové sběrnice ani funkce pro nouzové vypnutí.
Proč si vybrat tento spouštěč?
- Model je MSC-D-0,4-M7 (24VDC) od výrobce EATON (kód 283155).
- Typ ovládacího napětí je 24 V DC, vhodný pro aplikace se stejnosměrným řízením.
- Je určen pro motorový výkon přibližně 0,09 kW (AC‑3) při spouštění v režimu AC‑3.
- Provozní proud (Ie) je 0,31 A, což pomáhá správnému dimenzování obvodu.
- Rozsah nastavení přetížení je 0,25–0,4 A, umožňující jemné nastavení ochrany motoru.
- Upevnění je řešeno pro montáž na DIN lištu: ano, pro snadnou instalaci v rozváděči.
Interní název produktu
MSC-D-0,4-M7(24VDC) Spouštěč 0,09kW
Podrobný popis produktu
Přímý spouštěč, 3p, 0.09kW/400V/AC3, 150kA
Přímý spouštěč, Základní přístroje: MSC, poznámka: Vhodné také pro motory třídy účinnosti IE3, Jmenovité výkony motoru Jmenovitý výkon motora AC-3 380 V 400 V 415 V: P= 0.09 kW, Rozsah nastavení spouště na přetížení: Ir= 0.25 - 0.4 A, Typ koordinace: Typ koordinace "1", Typ koordinace "2"
Ovládací napětí: 24 V DC, Stejnosměrné napětí
Normy a ustanovení: ČSN EN 60947-4-1, VDE 0660
