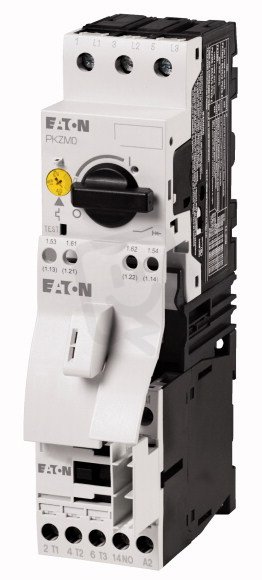

MSC-D-10-M9(230V50HZ) Spouštěčová kombinace přímá 230V/50Hz 4 kW AC-3 283147
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRMS0018479
- Kód dodavatele:
- 283147
- EAN:
- 4015082831479
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,77 Kč
Technické parametry
- Druh motorového spouštěče:
- přímý startér
- Hloubka:
- 95 mm
- Montáž na lištu:
- ano
- Počet kontrolek:
- 0
- Počet ovládacích pozic:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 1
- Podpora CAN:
- ne
- Podpora Data-Highway:
- ne
- Podpora DeviceNet Safety:
- ne
- Podpora DeviceNet:
- ne
- Podpora Ethernet/IP:
- ne
- Podpora Foundation Fieldbus:
- ne
- Podpora INTERBUS:
- ne
- Podpora INTERBUS-Safety:
- ne
- Podpora LON:
- ne
- Podpora MODBUS:
- ne
- Podpora PROFIBUS:
- ne
- Podpora PROFINET CBA:
- ne
- Podpora PROFINET IO:
- ne
- Podpora PROFIsafe:
- ne
- Podpora SERCOS:
- ne
- Podpora SUCONET:
- ne
- Podpora SafetyBUS p:
- ne
- Podpora TCP/IP:
- ne
- Podpora jiných typů sběrnic:
- ne
- Podpora pro ASI:
- ne
- Provozní proud Ie:
- 8,5 A
- Provozní proud při AC-3, 400 V:
- 9 A
- Provozní výkon AC-3 400V:
- 4 kW
- Řídící napáj. napětí AC 50Hz:
- 230-230 V
- Řídící napáj. napětí AC 60HZ:
- 0-0 V
- Řídící napáj. napětí DC:
- 0-0 V
- Rozsah nastavení přetížení:
- 6,3-10 A
- S pojistkou:
- ne
- S transformátorem:
- ne
- Šířka:
- 45 mm
- Spotřeba energie:
- 1,4 W
- Stupeň krytí (IP):
- IP20
- Stupeň ochrany (NEMA):
- jiné
- Třída vydání:
- TŘÍDA 10 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího napětí:
- AC
- Vhodné pro nouz. vypnutí:
- ne
- Výška:
- 180 mm
MSC-D-10-M9(230V50HZ) Spouštěčová kombinace přímá 230V/50Hz 4 kW AC-3 283147
MSC-D-10-M9(230V50HZ) (EAN: 4015082831479) je přímá spouštěčová kombinace s ovládacím napětím 230 V AC, 50 Hz určená pro motorový výkon 4 kW (AC-3, 400 V).
Má nastavitelné přetížení 6,3–10 A a provozní proud 8,5 A (při AC-3, 400 V až 9 A), montáž na lištu ano, krytí IP20 a třídu vypínání TŘÍDA 10 A.
Má rozměry 45 × 180 × 95 mm, hlavní šroubové připojení, 1 pomocný spínací kontakt a spotřebu energie 1,4 W.
Proč si vybrat tuto spouštěčovou kombinaci?
- Pro snadné zapojení a ovládání je zařízení konstruováno pro napájení a ovládací napětí AC 230 V / 50 Hz.
- Je určena pro pohony v režimu AC‑3 s výkonem až 4 kW.
- Rozsah nastavení přetížení lze plynule nastavit v rozmezí 6,3–10 A, což umožňuje přizpůsobit ochranu motoru.
- Provozní proud spouštěče činí 8,5 A (Ie), což odpovídá jeho provoznímu zařazení.
- Instalace je jednoduchá díky možnosti montáže na lištu.
- Jde o přímý startér, tedy motorový spouštěč určený pro přímé spuštění motorů.
Interní název produktu
MSC-D-10-M9 (230V50HZ) Spouštěč 4kW
Podrobný popis produktu
Přímý spouštěč, 3p, 4.0kW/400V/AC3, 150kA
Přímý spouštěč, Základní přístroje: MSC, poznámka: Vhodné také pro motory třídy účinnosti IE3, Jmenovité výkony motoru Jmenovitý výkon motora AC-3 380 V 400 V 415 V: P= 4 kW, Rozsah nastavení spouště na přetížení: Ir= 6.3 - 10 A, Typ koordinace: Typ koordinace "1"
Ovládací napětí: 230 V 50 Hz, 240 V 60 Hz, Střídavé napětí
Normy a ustanovení: ČSN EN 60947-4-1, VDE 0660
