Jistič NZMH2-M200 3pól, ochr.motorů, 150kA, 200A EATON 281309

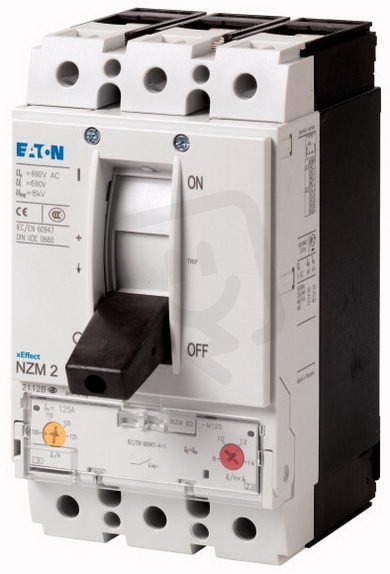

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
25 242,15 Kč
Cena po registraci:
22 538,03 Kč/ks
Po registraci bez DPH:
18 626,47 Kč
Vaše cena s DPH:
23 475,46 Kč/ks
Vaše cena bez DPH:
19 401,21 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRJI0018287
- Kód dodavatele:
- 281309
- EAN:
- 4015082813093
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 3,09 Kč
Technické parametry
- Citlivé na selhání fáze:
- ne
- Hloubka:
- 149 mm
- Jmenovité provozní napětí:
- 690-690 V
- Počet pólů:
- 3
- Provozní výkon AC-3 400V:
- 110 kW
- Provozní výkon při AC-3, 230 V:
- 55 kW
- Rozsah nastavení nezpožď. zkrat. spouště:
- 1600-2800 A
- Rozsah nastavení přetížení:
- 160-200 A
- S integrovanou podpěťovou spouští:
- ne
- S integrovaným pomocným spínačem:
- ne
- S tepelnou ochranou:
- ano
- Šířka:
- 105 mm
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 200 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- kyvná páka
- Vyp. zkrat. schopnost lcu 400V,AC:
- 130 kA
- Výška:
- 184 mm
- Ztrátový výkon:
- 48 W
Jistič NZMH2-M200 3pól, ochr.motorů, 150kA, 200A EATON 281309
Jistič NZMH2-M200 3pól (EAN: 4015082813093) je třípólový motorový jistič s trvalým proudem 200 A a rozsahem nastavení přetížení 160–200 A, určený k ochraně motorů a rozvodů.
Má vypínací zkratovou schopnost (lcu) při 400 V 130 kA, stupeň krytí IP20, tepelnou ochranu a ovládání pomocí kyvné páky, připojuje se šroubovým připojením hlavního obvodu; není citlivý na selhání fáze.
Jmenovité provozní napětí 690 V, provozní výkon AC-3 400 V 110 kW (a AC-3 230 V 55 kW), rozsah nastav. zkratové spouště 1600–2800 A, rozměry 105×184×149 mm (Š×V×H) a ztrátový výkon 48 W; nemá integrovanou podpěťovou ani pomocný spínač.
Proč si vybrat tento jistič?
- Třípólové provedení zajišťuje ochranu všech fází; počet pólů: 3 póly.
- Trvalý proud (Iu) je nastaven na 200 A, vhodný pro napájení silových obvodů.
- Rozsah nastavení přetížení umožňuje nastavit vypínací hodnotu v rozmezí 160–200 A.
- Jistič je vybaven vestavěnou tepelnou ochranou (ano) pro ochranu proti přetížení.
- Vypínací schopnost při zkratovém proudu (lcu) na 400 V AC činí 130 kA.
- Ovládání je řešeno kyvnou pákou pro rychlé manuální zapínání a vypínání.
Interní název produktu
NZMH2-M200 Jistič,3p,150kA,200A
Podrobný popis produktu
NZMH2-M200
Výkonový jistič, 3p, 200A
Výkonové jističe řady NZM..-M pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S termomagnetickým spouštěčem na ochranu motorů.
Upozornění: třída spouště 10A, IEC/EN 60947-4-1, ČSN EN 60947-2 výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
Výkonový jistič, 3p, 200A
Výkonové jističe řady NZM..-M pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S termomagnetickým spouštěčem na ochranu motorů.
Upozornění: třída spouště 10A, IEC/EN 60947-4-1, ČSN EN 60947-2 výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
