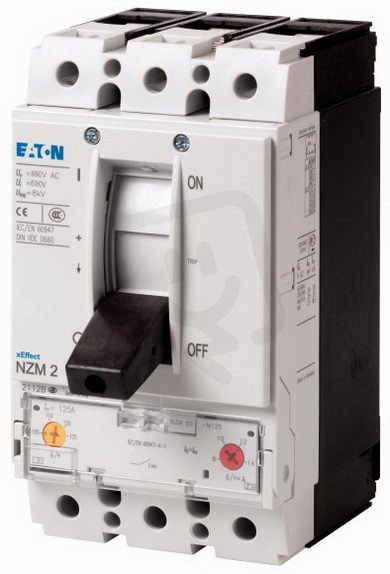

Jistič NZMH2-M160 3pól, ochr.motorů, 150kA, 160A EATON 281308
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
21 489,93 Kč
Cena po registraci:
19 187,83 Kč/ks
Po registraci bez DPH:
15 857,71 Kč
Vaše cena s DPH:
19 985,90 Kč/ks
Vaše cena bez DPH:
16 517,27 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRJI0018286
- Kód dodavatele:
- 281308
- EAN:
- 4015082813086
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 3,06 Kč
Technické parametry
- Citlivé na selhání fáze:
- ne
- Hloubka:
- 149 mm
- Jmenovité provozní napětí:
- 690-690 V
- Počet pólů:
- 3
- Provozní výkon AC-3 400V:
- 75 kW
- Provozní výkon při AC-3, 230 V:
- 45 kW
- Rozsah nastavení nezpožď. zkrat. spouště:
- 1280-2240 A
- Rozsah nastavení přetížení:
- 125-160 A
- S integrovanou podpěťovou spouští:
- ne
- S integrovaným pomocným spínačem:
- ne
- S tepelnou ochranou:
- ano
- Šířka:
- 105 mm
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 160 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- kyvná páka
- Vyp. zkrat. schopnost lcu 400V,AC:
- 130 kA
- Výška:
- 184 mm
- Ztrátový výkon:
- 38,4 W
Jistič NZMH2-M160 3pól, ochr.motorů, 150kA, 160A EATON 281308
Jistič NZMH2-M160 3pól EATON (EAN: 4015082813086) je motorový jistič s 3 póly a trvalým proudem 160 A, s rozsahem nastavení přetížení 125–160 A.
Obsahuje integrovanou tepelnou ochranu, má vypínací zkratovou schopnost 130 kA (400 V AC), rozsah nastavení nezpožděné zkratové spouště 1280–2240 A, krytí IP20 a kyvné ovládání s šroubovým připojením hlavního obvodu; není citlivý na selhání fáze a nemá integrovanou podpěťovou spoušť ani pomocný spínač.
Rozměry 105 × 184 × 149 mm (Š×V×H), jmenovité provozní napětí 690 V, provozní výkon AC-3 75 kW (400 V) a 45 kW (230 V) a ztrátový výkon 38,4 W.
Proč si vybrat tento jistič?
- Určen pro třífázové rozvody díky 3 pólům.
- Má trvalý proud 160 A, vhodný pro střední zatížení rozvodu.
- Umožňuje nastavení přetížení v rozsahu 125–160 A pro přesné přizpůsobení ochrany.
- Je vybaven tepelnou ochranou pro zajištění spolehlivé ochrany proti přetížení.
- Při 400 V AC má vypínací schopnost zkratu 130 kA.
- Ovládání je řešeno pomocí kyvné páky pro snadné manuální spínání.
Interní název produktu
NZMH2-M160 Jistič,3p,150kA,160A
Podrobný popis produktu
NZMH2-M160
Výkonový jistič, 3p, 160A
Výkonové jističe řady NZM..-M pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S termomagnetickým spouštěčem na ochranu motorů.
Upozornění: třída spouště 10A, IEC/EN 60947-4-1, ČSN EN 60947-2 výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
Výkonový jistič, 3p, 160A
Výkonové jističe řady NZM..-M pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S termomagnetickým spouštěčem na ochranu motorů.
Upozornění: třída spouště 10A, IEC/EN 60947-4-1, ČSN EN 60947-2 výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
