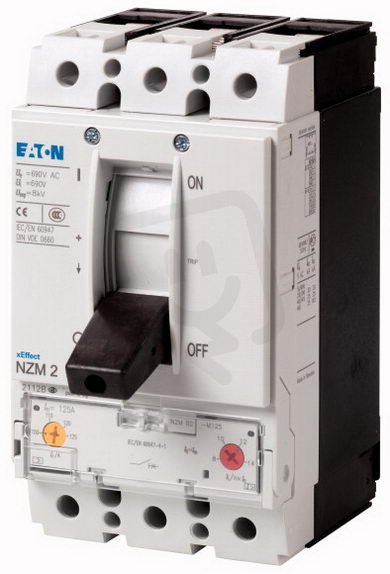

Jistič NZMH2-M80 3pól, ochr.motorů, 150kA, 80A EATON 281305
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
9 205,15 Kč
Cena po registraci:
8 219,28 Kč/ks
Po registraci bez DPH:
6 792,79 Kč
Vaše cena s DPH:
8 561,05 Kč/ks
Vaše cena bez DPH:
7 075,25 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRJI0018283
- Kód dodavatele:
- 281305
- EAN:
- 4015082813055
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 3,06 Kč
Technické parametry
- Citlivé na selhání fáze:
- ne
- Hloubka:
- 149 mm
- Jmenovité provozní napětí:
- 690-690 V
- Počet pólů:
- 3
- Provozní výkon AC-3 400V:
- 45 kW
- Provozní výkon při AC-3, 230 V:
- 22 kW
- Rozsah nastavení nezpožď. zkrat. spouště:
- 640-1120 A
- Rozsah nastavení přetížení:
- 63-80 A
- S integrovanou podpěťovou spouští:
- ne
- S integrovaným pomocným spínačem:
- ne
- S tepelnou ochranou:
- ano
- Šířka:
- 105 mm
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 80 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- kyvná páka
- Vyp. zkrat. schopnost lcu 400V,AC:
- 130 kA
- Výška:
- 184 mm
- Ztrátový výkon:
- 20,5 W
Jistič NZMH2-M80 3pól, ochr.motorů, 150kA, 80A EATON 281305
Jistič NZMH2-M80 3pól (EAN: 4015082813055) zabezpečuje ochranu motorů s trvalým proudem 80 A, nastavitelným přetížením 63–80 A a s tepelnou ochranou.
Má vypínací zkratovou schopnost 130 kA při 400 V, jmenovité provozní napětí 690 V a provozní výkon AC-3 45 kW, ovládá se kyvnou pákou.
Rozměry 105×184×149 mm, stupeň krytí IP20, šroubové připojení hlavního obvodu a není citlivý na selhání fáze.
Proč si vybrat tento jistič?
- Třípólové provedení pro třífázová zapojení — 3 póly.
- Určen pro trvalý proud 80 A (Iu).
- Rozsah nastavení přetížení 63–80 A umožňuje přizpůsobení jištění konkrétnímu motoru.
- Má integrovanou tepelnou ochranu pro detekci a reakci na dlouhodobé přetížení.
- Vypínací schopnost zkratu činí 130 kA při 400 V AC, pro účinné odpojení při zkratu.
- Stupeň krytí IP20 zajišťuje základní ochranu proti dotyku a vniknutí pevných částic.
Interní název produktu
NZMH2-M80 Jistič,3p,150kA,80A
Podrobný popis produktu
NZMH2-M80
Výkonový jistič, 3p, 80A
Výkonové jističe řady NZM..-M pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S termomagnetickým spouštěčem na ochranu motorů.
Upozornění: třída spouště 10A, IEC/EN 60947-4-1, ČSN EN 60947-2 výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
Výkonový jistič, 3p, 80A
Výkonové jističe řady NZM..-M pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S termomagnetickým spouštěčem na ochranu motorů.
Upozornění: třída spouště 10A, IEC/EN 60947-4-1, ČSN EN 60947-2 výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
