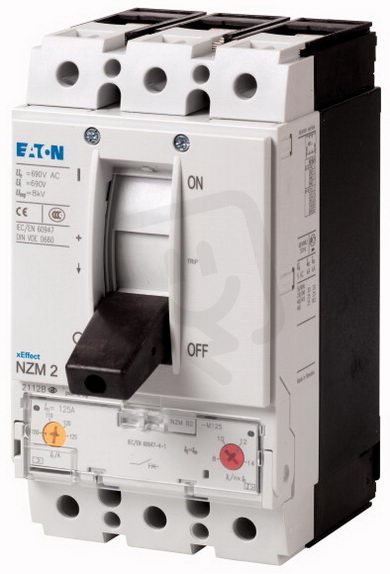

Jistič NZMH2-M63 3pól, ochr.motorů, 150kA, 63A EATON 281304
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
8 545,55 Kč
Cena po registraci:
7 630,36 Kč/ks
Po registraci bez DPH:
6 306,08 Kč
Vaše cena s DPH:
7 947,63 Kč/ks
Vaše cena bez DPH:
6 568,29 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRJI0018282
- Kód dodavatele:
- 281304
- EAN:
- 4015082813048
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 3,12 Kč
Technické parametry
- Citlivé na selhání fáze:
- ne
- Hloubka:
- 149 mm
- Jmenovité provozní napětí:
- 690-690 V
- Počet pólů:
- 3
- Provozní výkon AC-3 400V:
- 30 kW
- Provozní výkon při AC-3, 230 V:
- 18,5 kW
- Rozsah nastavení nezpožď. zkrat. spouště:
- 504-882 A
- Rozsah nastavení přetížení:
- 50-63 A
- S integrovanou podpěťovou spouští:
- ne
- S integrovaným pomocným spínačem:
- ne
- S tepelnou ochranou:
- ano
- Šířka:
- 105 mm
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 63 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- kyvná páka
- Vyp. zkrat. schopnost lcu 400V,AC:
- 130 kA
- Výška:
- 184 mm
- Ztrátový výkon:
- 20,2 W
Jistič NZMH2-M63 3pól, ochr.motorů, 150kA, 63A EATON 281304
Jistič NZMH2-M63 3pól EATON (EAN: 4015082813048) je motorový jistič s kyvnou pákou ovládání a trvalým proudem 63 A.
Má integrovanou tepelnou ochranu, rozsah nastavení přetížení 50–63 A, rozsah nastavení nezpožděné zkratové spouště 504–882 A a vypínací schopnost Lcu při 400 V AC 130 kA; není citlivý na selhání fáze.
S krytím IP20, šroubovým připojením hlavního obvodu a rozměry 105×184×149 mm (šířka×výška×hloubka) nabízí jmenovité napětí 690 V, provozní výkon AC-3 30 kW (400 V) / 18,5 kW (230 V) a ztrátový výkon 20,2 W.
Proč si vybrat tento jistič?
- Jistič je třípólový, vhodný pro třífázové obvody.
- Má trvalý proud 63 A, který odpovídá požadavkům na ochranu motorů tohoto rozsahu.
- Rozsah nastavení přetížení je 50–63 A, což umožňuje přesné doladění ochrany motoru.
- Je vybaven tepelnou ochranou pro spolehlivou reakci na dlouhodobé přetížení.
- Ovládání zajišťuje kyvná páka pro jednoduché a rychlé manuální spínání.
- Vypínací zkratová schopnost při 400 V AC je 130 kA, což poskytuje vysokou odolnost vůči zkratovým proudům.
Interní název produktu
NZMH2-M63 Jistič,3p,150kA,63A
Podrobný popis produktu
NZMH2-M63
Výkonový jistič, 3p, 63A
Výkonové jističe řady NZM..-M pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S termomagnetickým spouštěčem na ochranu motorů.
Upozornění: třída spouště 10A, IEC/EN 60947-4-1, ČSN EN 60947-2 výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
Výkonový jistič, 3p, 63A
Výkonové jističe řady NZM..-M pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S termomagnetickým spouštěčem na ochranu motorů.
Upozornění: třída spouště 10A, IEC/EN 60947-4-1, ČSN EN 60947-2 výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
