Jistič NZMH2-M40 3pól, ochr.motorů, 150kA, 40A EATON 281302

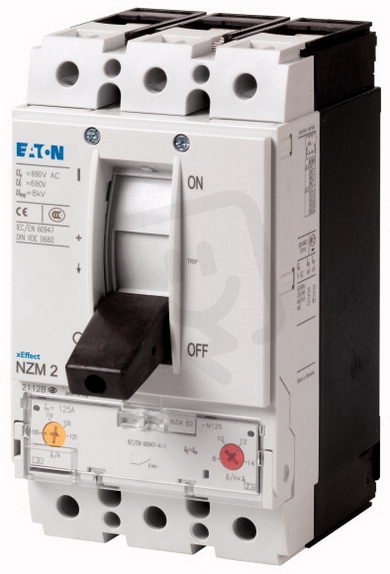

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
8 545,53 Kč
Cena po registraci:
7 630,33 Kč/ks
Po registraci bez DPH:
6 306,06 Kč
Vaše cena s DPH:
7 947,61 Kč/ks
Vaše cena bez DPH:
6 568,27 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRJI0018280
- Kód dodavatele:
- 281302
- EAN:
- 4015082813024
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 3,10 Kč
Technické parametry
- Citlivé na selhání fáze:
- ne
- Hloubka:
- 149 mm
- Jmenovité provozní napětí:
- 690-690 V
- Počet pólů:
- 3
- Provozní výkon AC-3 400V:
- 18,5 kW
- Provozní výkon při AC-3, 230 V:
- 11 kW
- Rozsah nastavení nezpožď. zkrat. spouště:
- 320-560 A
- Rozsah nastavení přetížení:
- 32-40 A
- S integrovanou podpěťovou spouští:
- ne
- S integrovaným pomocným spínačem:
- ne
- S tepelnou ochranou:
- ano
- Šířka:
- 105 mm
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 40 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- kyvná páka
- Vyp. zkrat. schopnost lcu 400V,AC:
- 130 kA
- Výška:
- 184 mm
- Ztrátový výkon:
- 13,4 W
Jistič NZMH2-M40 3pól, ochr.motorů, 150kA, 40A EATON 281302
Motorový jistič NZMH2-M40 (EATON, EAN: 4015082813024) je 3pól spínač pro ochranu motorů s trvalým proudem 40 A a rozsahem nastavení přetížení 32–40 A, ovládaný kyvnou pákou.
Má tepelnou ochranu, krytí IP20, šroubové připojení hlavního obvodu a vypínací schopnost zkratu 130 kA (400 V AC) při nezpožděné spoušti v rozsahu 320–560 A; není citlivý na selhání fáze a nemá integrovanou podpěťovou spoušť ani pomocný spínač.
Provozní parametry zahrnují jmenovité provozní napětí 690 V, provozní výkon AC-3 18,5 kW (400 V) a 11 kW při 230 V, rozměry 105×184×149 mm a ztrátový výkon 13,4 W.
Proč si vybrat právě tento jistič?
- Je určen pro trojfázová zapojení a má 3 póly.
- Trvalý proud (Iu) je 40 A, vhodný pro ochranu motorů s tímto odběrem.
- Rozsah nastavení přetížení je 32–40 A, což umožňuje přesné přizpůsobení provozním podmínkám.
- Jistič je vybaven tepelnou ochranou pro zamezení dlouhodobého přetěžování.
- Vypínací zkratová schopnost (lcu) při 400 V AC je 130 kA, zajišťující spolehlivé přerušení zkratových proudů.
- Typ ovládacího prvku: kyvná páka pro snadné zapnutí a vypnutí.
Interní název produktu
NZMH2-M40 Jistič,3p,150kA,40A
Podrobný popis produktu
NZMH2-M40
Výkonový jistič, 3p, 40A
Výkonové jističe řady NZM..-M pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S termomagnetickým spouštěčem na ochranu motorů.
Upozornění: třída spouště 10A, IEC/EN 60947-4-1, ČSN EN 60947-2 výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
Výkonový jistič, 3p, 40A
Výkonové jističe řady NZM..-M pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S termomagnetickým spouštěčem na ochranu motorů.
Upozornění: třída spouště 10A, IEC/EN 60947-4-1, ČSN EN 60947-2 výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
