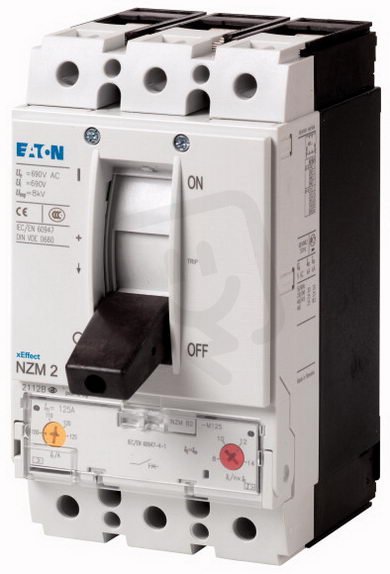

Jistič NZMH2-M20 3pól, ochr.motorů, 150kA, 20A EATON 281299
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
8 545,53 Kč
Cena po registraci:
7 630,33 Kč/ks
Po registraci bez DPH:
6 306,06 Kč
Vaše cena s DPH:
7 947,61 Kč/ks
Vaše cena bez DPH:
6 568,27 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRJI0018277
- Kód dodavatele:
- 281299
- EAN:
- 4015082812997
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 3,10 Kč
Technické parametry
- Citlivé na selhání fáze:
- ne
- Hloubka:
- 149 mm
- Jmenovité provozní napětí:
- 690-690 V
- Počet pólů:
- 3
- Provozní výkon AC-3 400V:
- 7,5 kW
- Provozní výkon při AC-3, 230 V:
- 5,5 kW
- Rozsah nastavení nezpožď. zkrat. spouště:
- 350-350 A
- Rozsah nastavení přetížení:
- 16-20 A
- S integrovanou podpěťovou spouští:
- ne
- S integrovaným pomocným spínačem:
- ne
- S tepelnou ochranou:
- ano
- Šířka:
- 105 mm
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 20 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- kyvná páka
- Vyp. zkrat. schopnost lcu 400V,AC:
- 130 kA
- Výška:
- 184 mm
Jistič NZMH2-M20 3pól, ochr.motorů, 150kA, 20A EATON 281299
Jistič NZMH2-M20 (EATON, typové číslo 281299, EAN 4015082812997) nabízí 3 póly a trvalý proud 20 A s rozsahem nastavení přetížení 16–20 A.
Je vybaven tepelnou ochranou, má krytí IP20, kyvnou páku a šroubové připojení hlavního obvodu; vypínací zkratová schopnost při 400 V AC je 130 kA a provozní výkon AC‑3 činí 7,5 kW (400 V) a 5,5 kW (230 V).
Rozměry jsou 105 × 184 × 149 mm, jmenovité provozní napětí 690 V, nastavení nezpožděné zkratové spouště 350 A, a zařízení není citlivé na selhání fáze ani nemá integrovanou podpěťovou spoušť či pomocný spínač.
Proč si vybrat tento jistič?
- Má třípólové provedení, vhodné pro třífázové obvody a ochranu motorů.
- Pracuje s trvalým proudem 20 A, který odpovídá běžným požadavkům instalací.
- Nabízí rozsah nastavení přetížení 16–20 A, což umožňuje přesné doladění ochrany podle jmenovitého proudu motoru.
- Obsahuje tepelnou ochranu, jež reaguje na dlouhodobé přetížení.
- Má vypínací schopnost 130 kA při 400 V AC, takže zvládne vysoké zkratové proudy.
- Ovládá se pomocí kyvné páky pro rychlé a přehledné manuální ovládání.
Interní název produktu
NZMH2-M20 Jistič,3p,150kA,20A
Podrobný popis produktu
NZMH2-M20
Výkonový jistič, 3p, 20A
Výkonové jističe řady NZM..-M pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S termomagnetickým spouštěčem na ochranu motorů.
Upozornění: třída spouště 10A, IEC/EN 60947-4-1, ČSN EN 60947-2 výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
Výkonový jistič, 3p, 20A
Výkonové jističe řady NZM..-M pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S termomagnetickým spouštěčem na ochranu motorů.
Upozornění: třída spouště 10A, IEC/EN 60947-4-1, ČSN EN 60947-2 výkonové jističe splňují všechny požadavky užitné kategorie AC-3.
