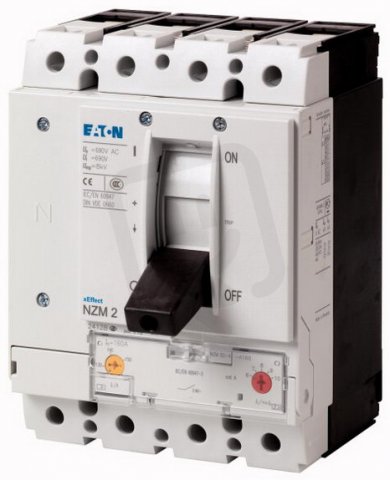

Jistič NZMH2-4-A20 4pól, ochr.obvodů, 150kA, 20A EATON 281287
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
11 496,11 Kč
Cena po registraci:
10 264,90 Kč/ks
Po registraci bez DPH:
8 483,39 Kč
Vaše cena s DPH:
10 691,72 Kč/ks
Vaše cena bez DPH:
8 836,13 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRJI0018265
- Kód dodavatele:
- 281287
- EAN:
- 4015082812874
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 3,96 Kč
Technické parametry
- Integrovaná ochrana uzemnění:
- ne
- Integrovaný motorový pohon:
- ne
- Jmenovité napětí.:
- 690-690 V
- Montáž na DIN lištu volitelně:
- ano
- Počet pólů:
- 4
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ano
- Rozsah nast. krátkod. zpožď. zkrat. spouště:
- 0-0 A
- Rozsah nastavení nezpožď. zkrat. spouště:
- 350-350 A
- Rozsah nastavení přetížení:
- 15-20 A
- S indikátorem vypnutí:
- ne
- S integrovanou podpěťovou spouští:
- ne
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 20 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- kyvná páka
- Vhodné pro montáž na DIN lištu:
- ne
- Vyp. zkrat. schopnost lcu 400V,50Hz:
- 150 kA
- Zařízení s ochrannou jednotkou:
- ano
Jistič NZMH2-4-A20 4pól, ochr.obvodů, 150kA, 20A EATON 281287
Jistič NZMH2-4-A20 (EAN: 4015082812874) je 4pólový přístroj s krytím IP20 a jmenovitým proudem 20 A, vhodný pro napětí až 690 V.
Disponuje vypínací zkratovou schopností 150 kA, rozsahem nastavení přetížení 15–20 A a nastavením okamžitého zkratového vypnutí 350 A.
Ovládá se kyvnou pákou, má šroubové připojení hlavního obvodu a nabízí volitelný pohon motoru i možnost montáže na DIN lištu, přičemž je vybaven ochrannou jednotkou.
Proč si vybrat tento jistič?
- Má 4 póly, takže zajišťuje ochranu všech fázových vodičů.
- Trvalý proud (Iu) je 20 A, což určuje jeho možnost trvalého zatížení.
- Vypínací schopnost zkratu při 400 V/50 Hz dosahuje 150 kA, takže zvládne vysoké zkratové proudy.
- Rozsah nastavení přetížení je 15–20 A, umožňující přizpůsobit ochranu očekávanému provoznímu proudu.
- Nezpožděná (instantní) spoušť je pevně nastavena na 350 A, což určuje reakci při okamžitých zkratech.
- Pro montáž na DIN lištu není vhodný, je třeba počítat s jiným způsobem upevnění.
Interní název produktu
NZMH2-4-A20 Jistič,4p,150kA,20A
Podrobný popis produktu
NZMH2-4-A20
Výkonový jistič, 4p, 20A
Výkonové jističe řady NZM..-A pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S termomagnetickým spouštěčem na ochranu zařízení a kabelů.
Upozornění: Hodnota nastavení neutrálního vodiče se provádí synchronně k hodnotě nastavení Ir vnějšího vodiče.
Výkonový jistič, 4p, 20A
Výkonové jističe řady NZM..-A pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S termomagnetickým spouštěčem na ochranu zařízení a kabelů.
Upozornění: Hodnota nastavení neutrálního vodiče se provádí synchronně k hodnotě nastavení Ir vnějšího vodiče.
