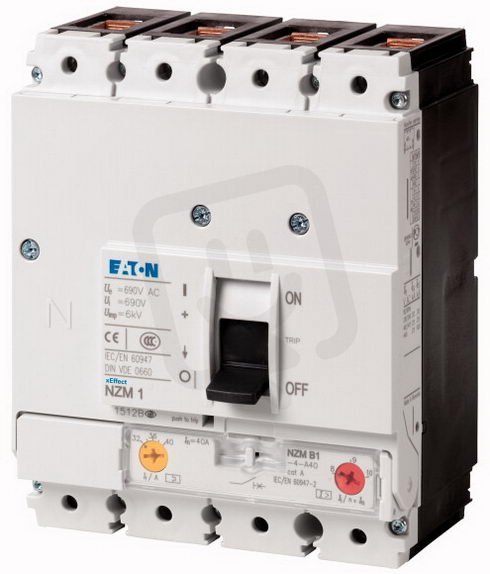

Jistič NZMN1-4-A20 4pól, ochr.obvodů, 50kA, 20A EATON 281245
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
9 022,57 Kč
Cena po registraci:
8 056,10 Kč/ks
Po registraci bez DPH:
6 657,93 Kč
Vaše cena s DPH:
8 391,14 Kč/ks
Vaše cena bez DPH:
6 934,83 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRJI0018249
- Kód dodavatele:
- 281245
- EAN:
- 4015082812454
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 1,75 Kč
Technické parametry
- Integrovaná ochrana uzemnění:
- ne
- Integrovaný motorový pohon:
- ne
- Jmenovité napětí.:
- 690-690 V
- Montáž na DIN lištu volitelně:
- ano
- Počet pólů:
- 4
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Rozsah nast. krátkod. zpožď. zkrat. spouště:
- 0-0 A
- Rozsah nastavení nezpožď. zkrat. spouště:
- 350-350 A
- Rozsah nastavení přetížení:
- 15-20 A
- S indikátorem vypnutí:
- ne
- S integrovanou podpěťovou spouští:
- ne
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 20 A
- Typ elektr. připoj. hlavního obvodu:
- rámová svorka
- Typ ovládacího prvku:
- kyvná páka
- Vhodné pro montáž na DIN lištu:
- ne
- Vyp. zkrat. schopnost lcu 400V,50Hz:
- 50 kA
- Zařízení s ochrannou jednotkou:
- ano
- Ztrátový výkon:
- 9,8 W
Jistič NZMN1-4-A20 4pól, ochr.obvodů, 50kA, 20A EATON 281245
Jistič NZMN1-4-A20 je 4pólový jistič EATON 281245 (EAN 4015082812454) určený k ochraně obvodů s jmenovitým proudem 20 A a vypínací schopností 50 kA (400 V, 50 Hz).
Má stupeň krytí IP20, ovládání kyvnou pákou, rámovou svorku pro hlavní připojení a integrovanou ochrannou jednotku.
Nastavení přetížení je v rozsahu 15–20 A, jmenovité napětí 690 V, montáž na DIN lištu je volitelně možná a ztrátový výkon činí 9,8 W.
Proč si vybrat tento jistič?
- Jistič je čtyřpólový a určený pro vícepólové obvody: 4 póly.
- Má stupeň krytí IP20, tedy základní ochranu proti dotyku a vniknutí větších pevných částic.
- Jmenovitý trvalý proud je 20 A, který určuje jeho trvalou proudovou zatížitelnost.
- Vypínací schopnost při 400 V/50 Hz činí 50 kA, což zajišťuje odolnost vůči zkratovým proudům.
- Rozsah nastavení přetížení je 15–20 A, umožňující přizpůsobení ochrany podle provozního zatížení.
- Pro montáž na DIN lištu není určen (ne).
Interní název produktu
NZMN1-4-A20 Jistič,4p,50kA,20A
Podrobný popis produktu
NZMN1-4-A20
Výkonový jistič, 4p, 20A
Výkonové jističe řady NZM..-A pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S termomagnetickým spouštěčem na ochranu zařízení a kabelů.
Upozornění: Hodnota nastavení neutrálního vodiče se provádí synchronně k hodnotě nastavení Ir vnějšího vodiče.
Výkonový jistič, 4p, 20A
Výkonové jističe řady NZM..-A pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S termomagnetickým spouštěčem na ochranu zařízení a kabelů.
Upozornění: Hodnota nastavení neutrálního vodiče se provádí synchronně k hodnotě nastavení Ir vnějšího vodiče.
