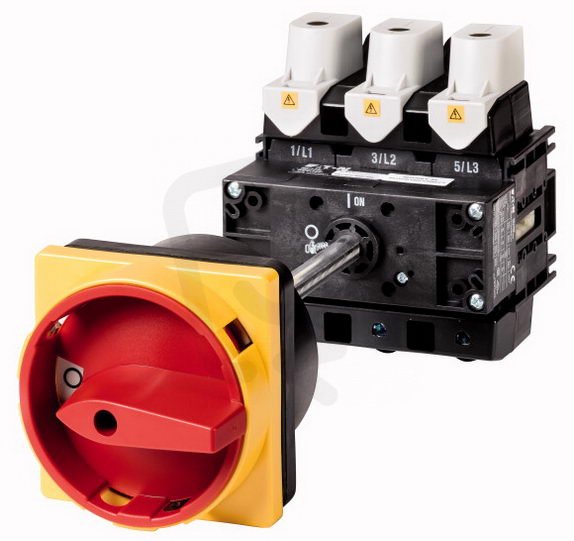

Hlavní vypínač EATON P5-315/V/SVB/HI10 3-pól+1z, 315A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
16 846,89 Kč
Cena po registraci:
15 042,25 Kč/ks
Po registraci bez DPH:
12 431,61 Kč
Vaše cena s DPH:
15 667,85 Kč/ks
Vaše cena bez DPH:
12 948,64 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0159155
- Kód dodavatele:
- 280957
- EAN:
- 4015082809577
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 2,93 Kč
Technické parametry
- Barva ovládacího prvku:
- červená
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 150 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 5,8 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ano
- Počet pólů:
- 3
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 1
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 75 kW
- Provozní výkon při AC-23,400V:
- 110 kW
- Šířka:
- 130 mm
- Spínací výkon při 400V:
- 110 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 315 A
- Trvalý proud při AC-21,400V:
- 315 A
- Trvalý proud při AC-23,400V:
- 315 A
- Typ elektr. připoj. hlavního obvodu:
- rámová svorka
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ano
- Vhodné pro montáž na podlahu:
- ne
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 150 mm
Hlavní vypínač EATON P5-315/V/SVB/HI10 3-pól+1z, 315A
P5-315/V/SVB/HI10 (EAN: 4015082809577) je v provedení hlavního vypínače s 3 póly a 1 pomocným spínacím kontaktem, s trvalým proudem 315 A a jmenovitým napětím 690 V.
Má provozní výkon AC‑3 400 V: 75 kW, AC‑23 400 V: 110 kW a spínací výkon při 400 V: 110 kW, krytí IP65 (stupeň ochrany NEMA 12), rozměry 130 × 150 × 150 mm a krátkodobou proudovou výdrž lcw 5,8 kA.
Je blokovatelný, má přepínač údržby i nouzové zastavení, je vhodný pro mezimontáž a ovládací prvek je červený.
Proč si vybrat tento hlavní vypínač?
- Je určen pro třípólové zapojení a má 3 póly.
- Umožňuje trvalé zatížení až 315 A.
- Vybaven 1 pomocným spínacím kontaktem, což rozšiřuje možnosti ovládání.
- Pro instalaci do rozvaděče není konstruován (ne).
- K dispozici je verze jako hlavní vypínač (ano).
- Podporuje maximální provozní napětí až 690 V AC.
Interní název produktu
P5-315/V/SVB/HI10 Hlavní vypínač,315A
Podrobný popis produktu
P5-315/V/SVB/HI10
Hlavní vypínač, P5, 315 A, Zadní montáž, 3-pólové, 1 zapínací kontakt, Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou,
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby
Označení typu: P5, Funkce STOP: Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou
Informace k rozsahu dodávky: Pomocný kontakt nebo neutrální vodič lze namontovat dodatečně., 3-pólové, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: Vpředu IP65
Provedení: Zadní montáž
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 110 kW
Jmenovitý trvalý proud: Iu = 315 A
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
Hlavní vypínač, P5, 315 A, Zadní montáž, 3-pólové, 1 zapínací kontakt, Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou,
