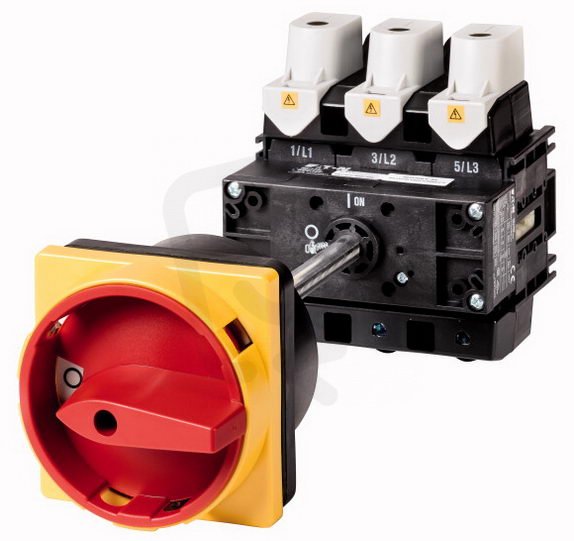

Hlavní vypínač EATON P5-315/V/SVB 3-pól, 315A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
16 307,84 Kč
Cena po registraci:
14 560,93 Kč/ks
Po registraci bez DPH:
12 033,83 Kč
Vaše cena s DPH:
15 166,53 Kč/ks
Vaše cena bez DPH:
12 534,32 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0159154
- Kód dodavatele:
- 280956
- EAN:
- 4015082809560
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 2,87 Kč
Technické parametry
- Barva ovládacího prvku:
- červená
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 150 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 5,8 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ano
- Počet pólů:
- 3
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 75 kW
- Provozní výkon při AC-23,400V:
- 110 kW
- Šířka:
- 130 mm
- Spínací výkon při 400V:
- 110 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 315 A
- Trvalý proud při AC-21,400V:
- 315 A
- Trvalý proud při AC-23,400V:
- 315 A
- Typ elektr. připoj. hlavního obvodu:
- rámová svorka
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ano
- Vhodné pro montáž na podlahu:
- ne
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 150 mm
Hlavní vypínač EATON P5-315/V/SVB 3-pól, 315A
P5-315/V/SVB Hlavní vypínač 3-pól 315A EATON 280956 (EAN: 4015082809560) je hlavní třípólový vypínač s trvalým proudem 315 A a jmenovitým provozním napětím 690 V.
Zajišťuje provozní výkon AC-3 75 kW (400 V) a spínací výkon AC-23 110 kW (400 V), s trvalým proudem 315 A při 400 V a krátkodobou proudovou výdrží 5,8 kA; krytí IP65 (NEMA 12).
Rozměry 130×150×150 mm, typ připojení hlavního obvodu rámová svorka, možnost blokování, integrovaný přepínač údržby a nouzové zastavení, ovládací prvek v barvě červená a vhodné pro mezimontáž.
Proč si vybrat tento hlavní vypínač?
- Je dodáván jako hlavní vypínač.
- Má 3 póly, takže umožňuje odpojení třífázového obvodu.
- Umožňuje trvalý proud 315 A.
- Maximální provozní napětí AC je 690 V.
- Je nevhodný pro instalaci do rozvaděče.
- Nemá žádné pomocné spínací ani rozpínací kontakty.
Interní název produktu
P5-315/V/SVB Hlavní vypínač,315A
Podrobný popis produktu
P5-315/V/SVB
Hlavní vypínač, P5, 315 A, Zadní montáž, 3-pólové, Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou, Uzamykatelný v poloz
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby
Označení typu: P5, Funkce STOP: Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou
Informace k rozsahu dodávky: Pomocný kontakt nebo neutrální vodič lze namontovat dodatečně., 3-pólové, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: Vpředu IP65
Provedení: Zadní montáž
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 110 kW
Jmenovitý trvalý proud: Iu = 315 A
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
Hlavní vypínač, P5, 315 A, Zadní montáž, 3-pólové, Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou, Uzamykatelný v poloz
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby
Označení typu: P5, Funkce STOP: Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou
Informace k rozsahu dodávky: Pomocný kontakt nebo neutrální vodič lze namontovat dodatečně., 3-pólové, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: Vpředu IP65
Provedení: Zadní montáž
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 110 kW
Jmenovitý trvalý proud: Iu = 315 A
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
