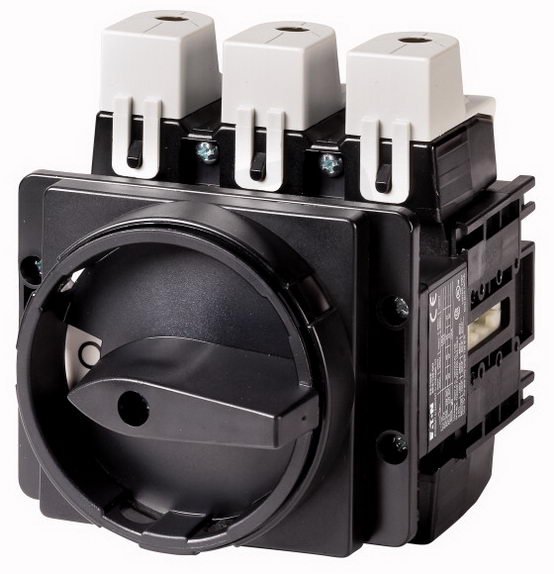

Hlavní vypínač EATON P5-315/EA/SVB-SW/N 3+N-pól, 315A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
17 395,65 Kč
Cena po registraci:
15 532,21 Kč/ks
Po registraci bez DPH:
12 836,54 Kč
Vaše cena s DPH:
16 178,21 Kč/ks
Vaše cena bez DPH:
13 370,42 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0159153
- Kód dodavatele:
- 280955
- EAN:
- 4015082809553
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 2,93 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 200 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 5,8 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 4
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 75 kW
- Provozní výkon při AC-23,400V:
- 110 kW
- Šířka:
- 130 mm
- Spínací výkon při 400V:
- 110 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 315 A
- Trvalý proud při AC-21,400V:
- 315 A
- Trvalý proud při AC-23,400V:
- 315 A
- Typ elektr. připoj. hlavního obvodu:
- rámová svorka
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ne
- Vhodné pro přední montáž (4otvory):
- ano
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 150 mm
Hlavní vypínač EATON P5-315/EA/SVB-SW/N 3+N-pól, 315A
P5-315/EA/SVB-SW/N Hlavní vypínač 3+N-pól 315A EATON (EAN 4015082809553) nabízí 4 póly a trvalý proud 315 A při jmenovitém provozním napětí 690 V, s provozním výkonem 75 kW (AC-3, 400 V) a spínacím výkonem 110 kW (AC-23, 400 V).
Má krytí IP65 (NEMA 12), je blokovatelný, obsahuje přepínač údržby, je určen pro přední montáž (4 otvory), používá rámovou svorku pro hlavní obvod a krátkodobou proudovou výdrž 5,8 kA.
Proč si vybrat tento hlavní vypínač?
- 3+N póly (4 póly) pro odpojení třífázového obvodu včetně neutrálu.
- Umožňuje trvalý proud 315 A, vhodný pro aplikace s vyšší zátěží.
- Není určen pro instalaci do rozvaděče, je třeba počítat s jiným způsobem montáže.
- Dodáván ve verzi hlavního vypínače, určený pro hlavní odpojení napájení.
- Maximální provozní napětí je 690 V AC, kompatibilní s průmyslovými napěťovými hladinami.
- Jmenovité provozní napětí: 690 V (rozsah 690–690 V).
Interní název produktu
P5-315/EA/SVB-SW/N Hlavní vypínač,315A
Podrobný popis produktu
P5-315/EA/SVB-SW/N
Hlavní vypínač, P5, 315 A, Montáž do panelu, 3-pólové + N, Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, Uzamykatelný v poloze 0
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby
Označení typu: P5, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem
Informace k rozsahu dodávky: Pomocný kontakt lze namontovat dodatečně., 3-pólové + N, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: Vpředu IP65
Provedení: Montáž do panelu
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 110 kW
Jmenovitý trvalý proud: Iu = 315 A
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
Hlavní vypínač, P5, 315 A, Montáž do panelu, 3-pólové + N, Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, Uzamykatelný v poloze 0
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby
Označení typu: P5, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem
Informace k rozsahu dodávky: Pomocný kontakt lze namontovat dodatečně., 3-pólové + N, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: Vpředu IP65
Provedení: Montáž do panelu
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 110 kW
Jmenovitý trvalý proud: Iu = 315 A
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
