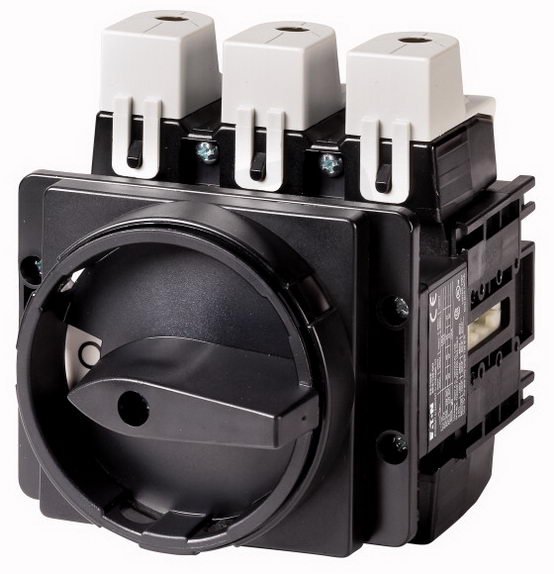

Hlavní vypínač EATON P5-315/EA/SVB-SW/HI10 3-pól+1z, 315A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
15 494,85 Kč
Cena po registraci:
13 835,04 Kč/ks
Po registraci bez DPH:
11 433,92 Kč
Vaše cena s DPH:
14 410,45 Kč/ks
Vaše cena bez DPH:
11 909,46 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0159152
- Kód dodavatele:
- 280954
- EAN:
- 4015082809546
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 2,75 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 150 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 5,8 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 3
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 1
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 75 kW
- Provozní výkon při AC-23,400V:
- 110 kW
- Šířka:
- 130 mm
- Spínací výkon při 400V:
- 110 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 315 A
- Trvalý proud při AC-21,400V:
- 315 A
- Trvalý proud při AC-23,400V:
- 315 A
- Typ elektr. připoj. hlavního obvodu:
- rámová svorka
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ne
- Vhodné pro přední montáž (4otvory):
- ano
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 150 mm
Hlavní vypínač EATON P5-315/EA/SVB-SW/HI10 3-pól+1z, 315A
Hlavní vypínač P5-315/EA/SVB-SW/HI10 (EAN 4015082809546) je 3‑pól zařízení s 1 pomocným spínacím kontaktem a trvalým proudem 315 A.
Podporuje jmenovité provozní napětí 690 V, provozní výkon AC‑3 400V 75 kW a AC‑23 400V 110 kW, krátkodobou proudovou výdrž 5,8 kA a nabízí stupeň krytí IP65 (NEMA 12).
Je dodáván jako verze pro hlavní vypínač s možností blokování a údržbového přepínače, vhodný pro přední montáž (4 otvory), s rozměry 130×150×150 mm a rámovými svorkami pro hlavní obvod.
Proč si vybrat tento hlavní vypínač?
- Má třípólové provedení: 3 póly.
- Obsahuje 1 pomocný spínací kontakt pro signalizaci nebo řízení obvodů.
- Trvalý proud (Iu) je 315 A, vhodný pro silnější odběry.
- Dodáváno ve verzi hlavního vypínače: ano.
- Maximální provozní i jmenovité napětí dosahuje 690 V (AC).
- Pro instalaci do rozvaděče není vhodný.
Interní název produktu
P5-315/EA/SVB-SW/HI10 Hlav.vypínač,315A
Podrobný popis produktu
P5-315/EA/SVB-SW/HI10
Hlavní vypínač, P5, 315 A, Montáž do panelu, 3-pólové, 1 zapínací kontakt, Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, Uzamykatelný
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby
Označení typu: P5, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem
Informace k rozsahu dodávky: Pomocný kontakt nebo neutrální vodič lze namontovat dodatečně., 3-pólové, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: Vpředu IP65
Provedení: Montáž do panelu
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 110 kW
Jmenovitý trvalý proud: Iu = 315 A
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
Hlavní vypínač, P5, 315 A, Montáž do panelu, 3-pólové, 1 zapínací kontakt, Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, Uzamykatelný
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby
Označení typu: P5, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem
Informace k rozsahu dodávky: Pomocný kontakt nebo neutrální vodič lze namontovat dodatečně., 3-pólové, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: Vpředu IP65
Provedení: Montáž do panelu
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 110 kW
Jmenovitý trvalý proud: Iu = 315 A
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
