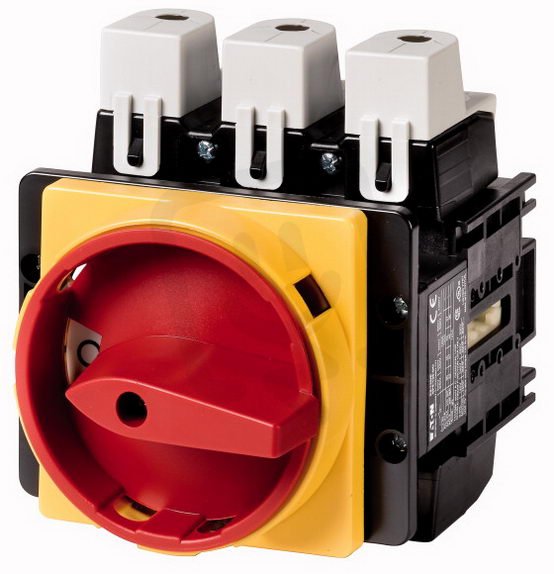

Hlavní vypínač EATON P5-315/EA/SVB/N 3+N-pól, 315A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
17 938,31 Kč
Cena po registraci:
16 016,77 Kč/ks
Po registraci bez DPH:
13 237,00 Kč
Vaše cena s DPH:
16 682,91 Kč/ks
Vaše cena bez DPH:
13 787,53 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0159150
- Kód dodavatele:
- 280952
- EAN:
- 4015082809522
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 3,27 Kč
Technické parametry
- Barva ovládacího prvku:
- červená
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 200 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 5,8 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ano
- Počet pólů:
- 4
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 75 kW
- Provozní výkon při AC-23,400V:
- 110 kW
- Šířka:
- 130 mm
- Spínací výkon při 400V:
- 110 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 315 A
- Trvalý proud při AC-21,400V:
- 315 A
- Trvalý proud při AC-23,400V:
- 315 A
- Typ elektr. připoj. hlavního obvodu:
- rámová svorka
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ne
- Vhodné pro přední montáž (4otvory):
- ano
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 150 mm
Hlavní vypínač EATON P5-315/EA/SVB/N 3+N-pól, 315A
Hlavní vypínač P5-315/EA/SVB/N (EAN 4015082809522) od EATON je 3+N-pólový hlavní vypínač s trvalým proudem 315 A a jmenovitým provozním napětím 690 V.
Zařízení má 4 póly, krytí IP65 (NEMA 12), blokovatelné provedení, přepínač údržby a nouzové zastavení, je určeno pro přední montáž (4 otvory) a má rozměry 130×150×200 mm; provozní výkon až 110 kW při AC‑23/400V (AC‑3/400V: 75 kW), typ připojení hlavního obvodu: rámová svorka.
Proč si vybrat tento hlavní vypínač?
- Disponuje 4 póly (3 fázové + neutrální) pro kompletní odpojení třífázového obvodu.
- Je navržen pro trvalý proud 315 A, což odpovídá nárokům na stálé zatížení.
- Jmenovité i maximální provozní napětí činí 690 V (AC).
- Dodává se ve verzi jako hlavní vypínač, vhodné pro centrální odpojení instalace.
- Není vhodný pro instalaci do rozvaděče (není určen k montáži do rozvaděčů).
- Neobsahuje pomocné kontakty: 0 pomocných rozpínacích ani spínacích kontaktů.
Interní název produktu
P5-315/EA/SVB/N Hlavní vypínač,315A
Podrobný popis produktu
P5-315/EA/SVB/N
Hlavní vypínač, P5, 315 A, zapuštěná montáž, 3-pólové + N, Funkce nouzového vypnutí, s červenou otočnou ovládací pákou a žlutou objímko, uzamykatelný
Hlavní spínač, Produktová řada: Hlavní vypínač, údržbový spínač, Opravte spínač, Označení skupiny dílů: P5, Funkce zastavení: Funkce nouzového vypnutí, s červenou otočnou rukojetí a žlutým zajišťovacím kroužkem, Informace o dodávaném vybavení: pomocné kontakty osazovány uživatelem, 3 póly + N, možnost uzamčení: Možnost uzamčení v poloze 0 (vypnuto)
Stupeň krytí: Čelní strana IP65
Provedení: zapuštěná montáž, jmenovitý výkon motoru AC-23 A, 50 - 60 Hz 400 V: P = 110 kW, Jmenovitý nepřerušovaný proud: Iu = 315 A, Normy: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Odpínač podle normy ČSN EN 60947-3
Hlavní vypínač, P5, 315 A, zapuštěná montáž, 3-pólové + N, Funkce nouzového vypnutí, s červenou otočnou ovládací pákou a žlutou objímko, uzamykatelný
Hlavní spínač, Produktová řada: Hlavní vypínač, údržbový spínač, Opravte spínač, Označení skupiny dílů: P5, Funkce zastavení: Funkce nouzového vypnutí, s červenou otočnou rukojetí a žlutým zajišťovacím kroužkem, Informace o dodávaném vybavení: pomocné kontakty osazovány uživatelem, 3 póly + N, možnost uzamčení: Možnost uzamčení v poloze 0 (vypnuto)
Stupeň krytí: Čelní strana IP65
Provedení: zapuštěná montáž, jmenovitý výkon motoru AC-23 A, 50 - 60 Hz 400 V: P = 110 kW, Jmenovitý nepřerušovaný proud: Iu = 315 A, Normy: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Odpínač podle normy ČSN EN 60947-3
