Hlavní vypínač EATON P5-315/EA/SVB 3-pól, 315A

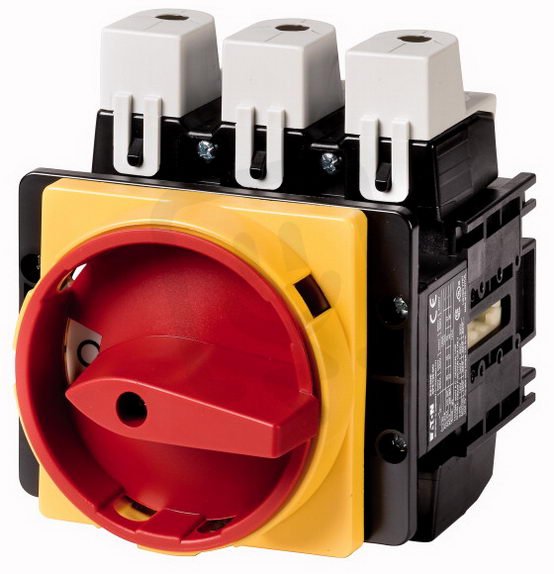

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
15 494,62 Kč
Cena po registraci:
13 834,81 Kč/ks
Po registraci bez DPH:
11 433,73 Kč
Vaše cena s DPH:
14 410,22 Kč/ks
Vaše cena bez DPH:
11 909,27 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0159148
- Kód dodavatele:
- 280950
- EAN:
- 4015082809508
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 2,56 Kč
Technické parametry
- Barva ovládacího prvku:
- červená
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 150 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 5,8 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ano
- Počet pólů:
- 3
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 75 kW
- Provozní výkon při AC-23,400V:
- 110 kW
- Šířka:
- 130 mm
- Spínací výkon při 400V:
- 110 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 315 A
- Trvalý proud při AC-21,400V:
- 315 A
- Trvalý proud při AC-23,400V:
- 315 A
- Typ elektr. připoj. hlavního obvodu:
- rámová svorka
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ne
- Vhodné pro přední montáž (4otvory):
- ano
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 150 mm
Hlavní vypínač EATON P5-315/EA/SVB 3-pól, 315A
Hlavní vypínač P5-315/EA/SVB (EAN 4015082809508) od EATON je 3-pól a jako hlavní verze nabízí trvalý proud 315 A při jmenovitém napětí 690 V.
Výkonově poskytuje 75 kW při AC-3 400 V a spínací výkon 110 kW při AC-23 400 V, přičemž trvalý proud pro AC-21 i AC-23 je 315 A a krátkodobá proudová výdrž je 5,8 kA.
Má stupeň krytí IP65 (NEMA 12), rozměry 130×150×150 mm, je blokovatelný, disponuje nouzovým zastavením a přepínačem údržby, je určen pro přední montáž (4 otvory) a používá rámovou svorku pro elektrické připojení hlavního obvodu.
Proč si vybrat tento hlavní vypínač?
- Je navržen jako 3‑pólový vypínač, vhodný pro třífázová zapojení.
- Umožňuje trvalý proud 315 A, vhodný pro obvody s vyšším zatížením.
- Provedení není určeno k vestavbě do rozvaděče; není vhodný pro instalaci do rozvaděče.
- Neobsahuje pomocné kontakty; 0 rozpínacích a 0 spínacích kontaktů.
- Je dodáván v provedení pro hlavní vypínač: verze jako hlavní vypínač — ano.
- Maximální provozní napětí je 690 V AC (jmenovité provozní napětí 690 V).
Interní název produktu
P5-315/EA/SVB Hlavní vypínač,315A
Podrobný popis produktu
P5-315/EA/SVB
Hlavní vypínač, P5, 315 A, Montáž do panelu, 3-pólové, Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou, Uzamykatelný v p
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby
Označení typu: P5, Funkce STOP: Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou
Informace k rozsahu dodávky: Pomocný kontakt nebo neutrální vodič lze namontovat dodatečně., 3-pólové, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: Vpředu IP65
Provedení: Montáž do panelu
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 110 kW
Jmenovitý trvalý proud: Iu = 315 A
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
Hlavní vypínač, P5, 315 A, Montáž do panelu, 3-pólové, Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou, Uzamykatelný v p
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby
Označení typu: P5, Funkce STOP: Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou
Informace k rozsahu dodávky: Pomocný kontakt nebo neutrální vodič lze namontovat dodatečně., 3-pólové, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: Vpředu IP65
Provedení: Montáž do panelu
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 110 kW
Jmenovitý trvalý proud: Iu = 315 A
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
