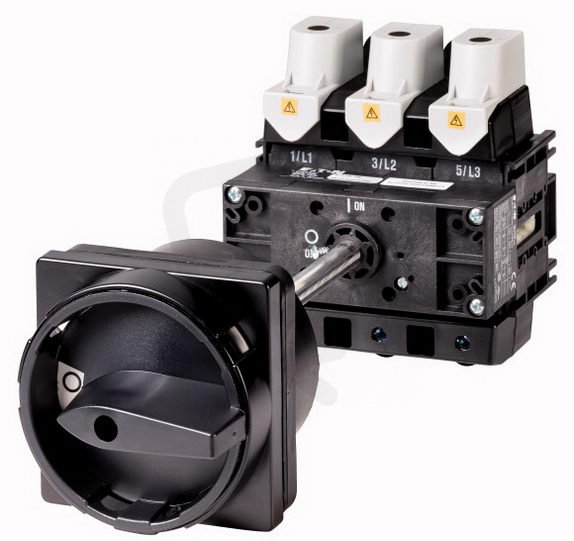

Hlavní vypínač EATON P5-250/V/SVB-SW/N 3+N-pól, 250A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
15 443,57 Kč
Cena po registraci:
13 789,35 Kč/ks
Po registraci bez DPH:
11 396,16 Kč
Vaše cena s DPH:
14 362,81 Kč/ks
Vaše cena bez DPH:
11 870,09 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0159145
- Kód dodavatele:
- 280947
- EAN:
- 4015082809478
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 3,48 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 200 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 4,6 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 4
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 55 kW
- Provozní výkon při AC-23,400V:
- 90 kW
- Šířka:
- 130 mm
- Spínací výkon při 400V:
- 90 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 250 A
- Trvalý proud při AC-21,400V:
- 250 A
- Trvalý proud při AC-23,400V:
- 250 A
- Typ elektr. připoj. hlavního obvodu:
- rámová svorka
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ano
- Vhodné pro montáž na podlahu:
- ne
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 150 mm
Hlavní vypínač EATON P5-250/V/SVB-SW/N 3+N-pól, 250A
P5-250/V/SVB-SW/N (EAN 4015082809478) je hlavní vypínač 3+N-pól (celkem 4 póly) s trvalým proudem 250 A a jmenovitým provozním napětím 690 V, a je dodáván ve verzi hlavního vypínače.
Poskytuje stupeň krytí IP65 a ochranu NEMA 12, rozměry 130 × 150 × 200 mm, spínací výkon při 400 V 90 kW (provozní výkon AC‑3 55 kW), krátkodobou proudovou výdrž 4,6 kA, je blokovatelný, disponuje přepínačem údržby, má rámovou svorku a je vhodný pro mezimontáž.
Proč si vybrat tento hlavní vypínač?
- Má 4 póly (3+N), tedy vhodnou konfiguraci pro třífázové obvody s nulovým vodičem.
- Je navržen pro trvalý proud 250 A, vhodný pro středně až vyšší zatížení.
- Je dostupná ve verzi jako hlavní vypínač (ano), určená k použití jako hlavní odpojovač.
- Podporuje provozní napětí až 690 V AC (jmenovité 690 V).
- Neobsahuje pomocné kontakty: 0 rozpínacích ani 0 spínacích kontaktů, což zjednodušuje základní provedení bez doplňkových signálů.
- Není určeno k instalaci do rozvaděče (ne), proto je třeba plánovat jeho umístění samostatně.
Interní název produktu
P5-250/V/SVB-SW/N Hlavní vypínač,250A
Podrobný popis produktu
P5-250/V/SVB-SW/N
Switch-disc.P5-250,Form V/SVB-SW
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby
Označení typu: P5, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem
Informace k rozsahu dodávky: Pomocný kontakt lze namontovat dodatečně., 3-pólové + N, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: Vpředu IP65
Provedení: Zadní montáž
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 90 kW
Jmenovitý trvalý proud: Iu = 250 A
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
Switch-disc.P5-250,Form V/SVB-SW
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby
Označení typu: P5, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem
Informace k rozsahu dodávky: Pomocný kontakt lze namontovat dodatečně., 3-pólové + N, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: Vpředu IP65
Provedení: Zadní montáž
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 90 kW
Jmenovitý trvalý proud: Iu = 250 A
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
