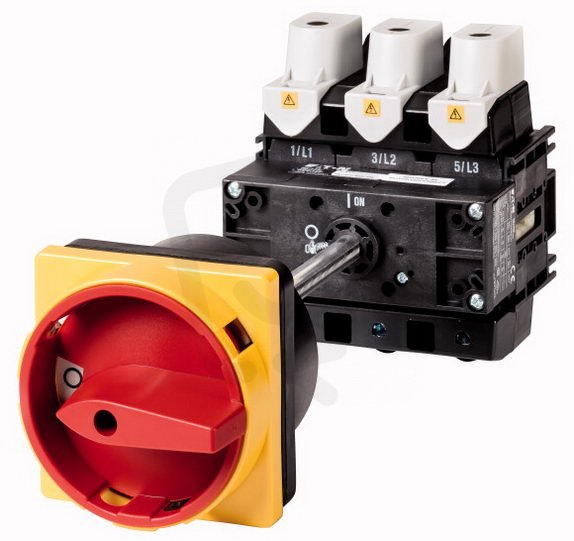

Hlavní vypínač EATON P5-250/V/SVB/N 3+N-pól, 250A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
15 979,37 Kč
Cena po registraci:
14 267,75 Kč/ks
Po registraci bez DPH:
11 791,53 Kč
Vaše cena s DPH:
14 861,11 Kč/ks
Vaše cena bez DPH:
12 281,91 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0159142
- Kód dodavatele:
- 280944
- EAN:
- 4015082809447
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 3,53 Kč
Technické parametry
- Barva ovládacího prvku:
- červená
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 200 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 4,6 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ano
- Počet pólů:
- 4
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 55 kW
- Provozní výkon při AC-23,400V:
- 90 kW
- Šířka:
- 130 mm
- Spínací výkon při 400V:
- 90 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 250 A
- Trvalý proud při AC-21,400V:
- 250 A
- Trvalý proud při AC-23,400V:
- 250 A
- Typ elektr. připoj. hlavního obvodu:
- rámová svorka
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ano
- Vhodné pro montáž na podlahu:
- ne
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 150 mm
Hlavní vypínač EATON P5-250/V/SVB/N 3+N-pól, 250A
P5-250/V/SVB/N (EAN: 4015082809447) je čtyřpólový hlavní vypínač s trvalým proudem 250 A a jmenovitým napětím 690 V, určený pro mezimontáž.
Má provozní výkon AC‑3 při 400 V 55 kW, spínací výkon při 400 V 90 kW a krátkodobou proudovou výdrž 4,6 kA, přičemž krytí je IP65 (NEMA 12).
Je blokovatelný, vybaven přepínačem údržby a nouzovým zastavením, má červené ovládací prvky a hlavní obvod se připojuje rámovou svorkou.
Proč si vybrat tento hlavní vypínač?
- Má 4 póly (3+N), takže je určen pro třífázové zapojení s nulovým vodičem.
- Umožňuje trvalý proud 250 A, což pokryje nároky větších elektrických rozvodů.
- Není určen pro instalaci do rozvaděče, proto je vhodný pro montáž mimo rozvaděč nebo na panel.
- Dodává se ve verzi jako hlavní vypínač, vhodné pro odpojení celé části vedení.
- Podporuje provozní napětí až 690 V AC (jmenovité 690 V), což odpovídá průmyslovým aplikacím.
- Nemá pomocné kontakty — 0 pomocných spínacích a 0 pomocných rozpínacích kontaktů.
Interní název produktu
P5-250/V/SVB/N Hlavní vypínač,250A
Podrobný popis produktu
P5-250/V/SVB/N
Hlavní vypínač, P5, 250 A, Zadní montáž, 3-pólové + N, Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou, Uzamykatelný v p
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby
Označení typu: P5, Funkce STOP: Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou
Informace k rozsahu dodávky: Pomocný kontakt lze namontovat dodatečně., 3-pólové + N, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: Vpředu IP65
Provedení: Zadní montáž
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 90 kW
Jmenovitý trvalý proud: Iu = 250 A
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
Hlavní vypínač, P5, 250 A, Zadní montáž, 3-pólové + N, Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou, Uzamykatelný v p
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby
Označení typu: P5, Funkce STOP: Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou
Informace k rozsahu dodávky: Pomocný kontakt lze namontovat dodatečně., 3-pólové + N, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: Vpředu IP65
Provedení: Zadní montáž
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 90 kW
Jmenovitý trvalý proud: Iu = 250 A
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
