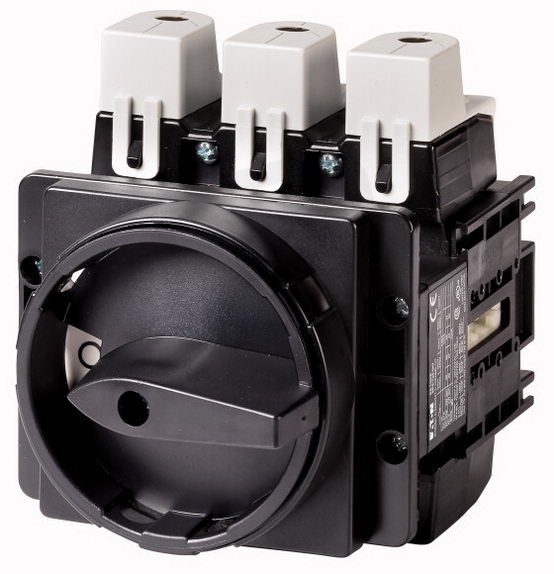

Hlavní vypínač EATON P5-250/EA/SVB-SW/HI10 3-pól+1z, 250A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
12 182,57 Kč
Cena po registraci:
10 877,63 Kč/ks
Po registraci bez DPH:
8 989,78 Kč
Vaše cena s DPH:
11 330,02 Kč/ks
Vaše cena bez DPH:
9 363,65 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0159138
- Kód dodavatele:
- 280940
- EAN:
- 4015082809409
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 2,65 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 150 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 4,6 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 3
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 1
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 55 kW
- Provozní výkon při AC-23,400V:
- 90 kW
- Šířka:
- 130 mm
- Spínací výkon při 400V:
- 90 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 250 A
- Trvalý proud při AC-21,400V:
- 250 A
- Trvalý proud při AC-23,400V:
- 250 A
- Typ elektr. připoj. hlavního obvodu:
- rámová svorka
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ne
- Vhodné pro přední montáž (4otvory):
- ano
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 150 mm
Hlavní vypínač EATON P5-250/EA/SVB-SW/HI10 3-pól+1z, 250A
P5-250/EA/SVB-SW/HI10 (EATON 280940, EAN: 4015082809409) je 3‑pólový hlavní vypínač s jedním pomocným kontaktem (3‑pól + 1z) a trvalým proudem 250 A při jmenovitém napětí 690 V.
Má stupeň krytí IP65 (NEMA 12), je blokovatelný, vybavený přepínačem údržby a je určen pro přední montáž (4 otvory) s rámovou svorkou hlavního obvodu; rozměry 130 × 150 × 150 mm (Š×V×H).
Provozní výkon je 55 kW (AC‑3, 400 V), spínací výkon 90 kW (400 V) a krátkodobá proudová výdrž 4,6 kA lcw.
Proč si vybrat tento hlavní vypínač?
- Dodáván ve verzi hlavní vypínač.
- Má 3 póly.
- Umožňuje trvalý proud 250 A.
- Maximální provozní napětí AC a jmenovité napětí: 690 V.
- Není vhodný pro instalaci do rozvaděče: ne.
- Obsahuje 1 pomocný spínací kontakt a 0 pomocných rozpínacích kontaktů.
Interní název produktu
P5-250/EA/SVB-SW/HI10 Hlav.vypínač,250A
Podrobný popis produktu
P5-250/EA/SVB-SW/HI10
Hlavní vypínač, P5, 250 A, zapuštěná montáž, 3-pólové, 1 Z, Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, uzamykatelný v poloze 0
Hlavní spínač, Produktová řada: Hlavní spínač, spínač údržby, Odkaz na skupinu dílů: P5, Funkce zastavení: Funkce STOP, s černou otočnou rukojetí a zajišťovacím kroužkem, Informace o dodávaném vybavení: Pomocný kontakt nebo nulový vodič osazený uživatelem, 3 póly, možnost uzamčení: Možnost uzamčení v poloze 0 (vypnuto)
Stupeň krytí: Čelní strana IP65
Provedení: zapuštěná montáž, jmenovitý výkon motoru AC-23 A, 50 - 60 Hz 400 V: P = 90 kW, Jmenovitý nepřerušovaný proud: Iu = 250 A, Normy: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Odpínač podle normy ČSN EN 60947-3
Hlavní vypínač, P5, 250 A, zapuštěná montáž, 3-pólové, 1 Z, Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, uzamykatelný v poloze 0
Hlavní spínač, Produktová řada: Hlavní spínač, spínač údržby, Odkaz na skupinu dílů: P5, Funkce zastavení: Funkce STOP, s černou otočnou rukojetí a zajišťovacím kroužkem, Informace o dodávaném vybavení: Pomocný kontakt nebo nulový vodič osazený uživatelem, 3 póly, možnost uzamčení: Možnost uzamčení v poloze 0 (vypnuto)
Stupeň krytí: Čelní strana IP65
Provedení: zapuštěná montáž, jmenovitý výkon motoru AC-23 A, 50 - 60 Hz 400 V: P = 90 kW, Jmenovitý nepřerušovaný proud: Iu = 250 A, Normy: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Odpínač podle normy ČSN EN 60947-3
