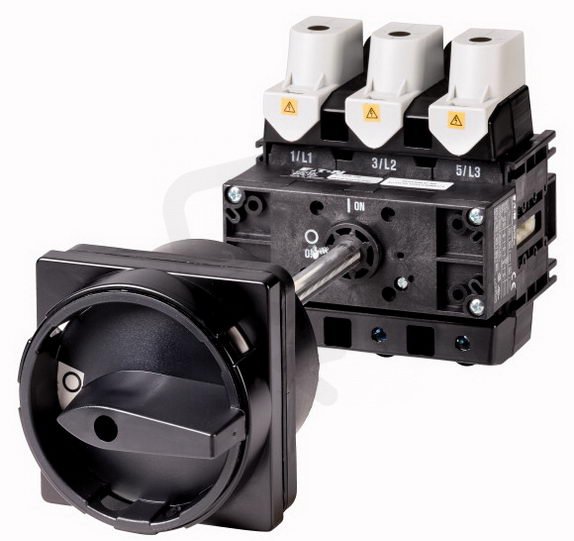

Hlavní vypínač EATON P5-160/V/SVB-SW/N 3+N-pól, 160A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
11 309,34 Kč
Cena po registraci:
10 097,90 Kč/ks
Po registraci bez DPH:
8 345,37 Kč
Vaše cena s DPH:
10 517,86 Kč/ks
Vaše cena bez DPH:
8 692,45 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0159131
- Kód dodavatele:
- 280933
- EAN:
- 4015082809331
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 2,12 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 150 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 3 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 4
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 45 kW
- Provozní výkon při AC-23,400V:
- 55 kW
- Šířka:
- 130 mm
- Spínací výkon při 400V:
- 55 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 160 A
- Trvalý proud při AC-21,400V:
- 160 A
- Trvalý proud při AC-23,400V:
- 160 A
- Typ elektr. připoj. hlavního obvodu:
- rámová svorka
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ano
- Vhodné pro montáž na podlahu:
- ne
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 150 mm
Hlavní vypínač EATON P5-160/V/SVB-SW/N 3+N-pól, 160A
Hlavní vypínač P5-160/V/SVB-SW/N od EATON (EAN 4015082809331) je 3+N-pól s trvalým proudem 160 A a jmenovitým provozním napětím 690 V.
Zařízení má 4 póly, je blokovatelné a disponuje přepínačem údržby, je určeno pro mezimontáž a používá rámovou svorku pro hlavní obvod.
Má rozměry 130 × 150 × 150 mm, krytí IP65 a stupeň ochrany NEMA 12, provozní výkon AC-3 45 kW (400 V) a spínací výkon 55 kW (400 V).
Proč si vybrat tento hlavní vypínač?
- Jedná se o 3+N (4 póly) hlavní vypínač, který zajišťuje oddělení třífázového vedení s nulovým vodičem.
- Navržen pro trvalý proud 160 A, vhodný pro průběžné zatížení do této hodnoty.
- Určen pro max. provozní napětí AC 690 V, vhodné do průmyslových sítí s vyšším napětím.
- Je ve verzi jako hlavní vypínač, tedy určen pro hlavní odpojování obvodu.
- Není určen pro instalaci do rozvaděče, proto je třeba počítat s montáží mimo rozvaděč nebo na panel.
- Bez pomocných kontaktů — má 0 rozpínacích a 0 spínacích pomocných kontaktů, takže nejsou k dispozici signální ani spínací funkce.
Interní název produktu
P5-160/V/SVB-SW/N Hlavní vypínač,160A
Podrobný popis produktu
P5-160/V/SVB-SW/N
Hlavní vypínač, P5, 160 A, Zadní montáž, 3-pólové + N, Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, Uzamykatelný v poloze 0
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby
Označení typu: P5, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem
Informace k rozsahu dodávky: Pomocný kontakt lze namontovat dodatečně., 3-pólové + N, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: Vpředu IP65
Provedení: Zadní montáž
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 160 A
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
Hlavní vypínač, P5, 160 A, Zadní montáž, 3-pólové + N, Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, Uzamykatelný v poloze 0
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby
Označení typu: P5, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem
Informace k rozsahu dodávky: Pomocný kontakt lze namontovat dodatečně., 3-pólové + N, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: Vpředu IP65
Provedení: Zadní montáž
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 160 A
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
