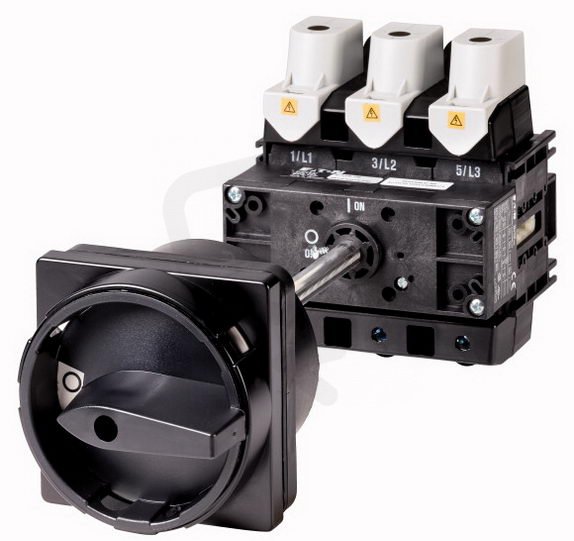

Hlavní vypínač EATON P5-160/V/SVB-SW/HI10 3-pól+1z, 160A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
10 332,07 Kč
Cena po registraci:
9 225,29 Kč/ks
Po registraci bez DPH:
7 624,21 Kč
Vaše cena s DPH:
9 608,97 Kč/ks
Vaše cena bez DPH:
7 941,30 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0159130
- Kód dodavatele:
- 280932
- EAN:
- 4015082809324
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 1,82 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 115 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 3 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 3
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 1
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 45 kW
- Provozní výkon při AC-23,400V:
- 55 kW
- Šířka:
- 130 mm
- Spínací výkon při 400V:
- 55 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 160 A
- Trvalý proud při AC-21,400V:
- 160 A
- Trvalý proud při AC-23,400V:
- 160 A
- Typ elektr. připoj. hlavního obvodu:
- rámová svorka
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ano
- Vhodné pro montáž na podlahu:
- ne
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 150 mm
Hlavní vypínač EATON P5-160/V/SVB-SW/HI10 3-pól+1z, 160A
Hlavní vypínač P5-160/V/SVB-SW/HI10 od EATON, 3-pól + 1z s trvalým proudem 160 A (EAN 4015082809324), určený pro jmenovité provozní napětí 690 V.
Poskytuje provozní výkon až AC-3 45 kW (400 V) a spínací výkon 55 kW, krátkodobá proudová výdrž 3 kA a krytí IP65 / NEMA 12.
Je blokovatelný, v provedení jako hlavní vypínač s přepínačem údržby, vhodný pro mezimontáž s připojením hlavního obvodu přes rámovou svorku a rozměry 130 × 150 × 115 mm.
Proč si vybrat tento hlavní vypínač?
- Jedná se o hlavní vypínač, dodaný ve verzi určené pro tuto funkci.
- Má 3 póly, vhodné pro třífázová zapojení.
- Obsahuje 1 pomocný spínací kontakt pro doplňkové řízení nebo signalizaci.
- Není vhodný pro instalaci do rozvaděče – nevhodný pro montáž do rozvaděče.
- Umožňuje trvalý proud 160 A.
- Má maximální provozní napětí 690 V AC.
Interní název produktu
P5-160/V/SVB-SW/HI10 Hlavní vypínač,160A
Podrobný popis produktu
P5-160/V/SVB-SW/HI10
Hlavní vypínač, P5, 160 A, Zadní montáž, 3-pólové, 1 zapínací kontakt, Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, Uzamykatelný v p
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby
Označení typu: P5, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem
Informace k rozsahu dodávky: Pomocný kontakt nebo neutrální vodič lze namontovat dodatečně., 3-pólové, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: Vpředu IP65
Provedení: Zadní montáž
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 160 A
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
Hlavní vypínač, P5, 160 A, Zadní montáž, 3-pólové, 1 zapínací kontakt, Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, Uzamykatelný v p
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby
Označení typu: P5, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem
Informace k rozsahu dodávky: Pomocný kontakt nebo neutrální vodič lze namontovat dodatečně., 3-pólové, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: Vpředu IP65
Provedení: Zadní montáž
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 160 A
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
