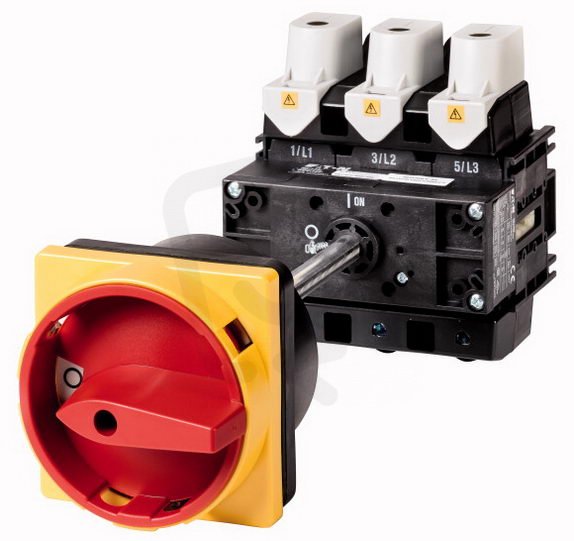

P5-160/V/SVB/N Hlavní vypínač 3+N-pól 160A EATON 280930
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
11 855,99 Kč
Cena po registraci:
10 585,99 Kč/ks
Po registraci bez DPH:
8 748,75 Kč
Vaše cena s DPH:
11 026,26 Kč/ks
Vaše cena bez DPH:
9 112,61 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0159128
- Kód dodavatele:
- 280930
- EAN:
- 4015082809300
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 2,17 Kč
Technické parametry
- Barva ovládacího prvku:
- červená
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 150 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 3 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ano
- Počet pólů:
- 4
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 45 kW
- Provozní výkon při AC-23,400V:
- 55 kW
- Šířka:
- 130 mm
- Spínací výkon při 400V:
- 55 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 160 A
- Trvalý proud při AC-21,400V:
- 160 A
- Trvalý proud při AC-23,400V:
- 160 A
- Typ elektr. připoj. hlavního obvodu:
- rámová svorka
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ano
- Vhodné pro montáž na podlahu:
- ne
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 150 mm
P5-160/V/SVB/N Hlavní vypínač 3+N-pól 160A EATON 280930
Hlavní vypínač P5-160/V/SVB/N (EATON, EAN 4015082809300) je 3+N‑pólový spínač s trvalým proudem 160 A a jmenovitým provozním napětím 690 V.
Zařízení je vhodné pro mezimontáž, není vhodné pro instalaci do rozvaděče, má stupen krytí IP65 (ochrana NEMA 12), je blokovatelné a obsahuje přepínač údržby a nouzové zastavení, přičemž spínací výkon při 400 V (AC‑23) je 55 kW a provozní výkon AC‑3 400 V je 45 kW.
Rozměry jsou 130 × 150 × 150 mm, hlavní obvod se připojuje rámovou svorkou a krátkodobá proudová výdrž (lcw) činí 3 kA.
Proč si vybrat tento hlavní vypínač?
- Konfigurace pólů odpovídá provedení 3+N, tedy 4 póly.
- Je dimenzován na trvalý proud Iu 160 A.
- Dodáván ve verzi určené jako hlavní vypínač (ano).
- Není určen pro instalaci do rozvaděče (ne).
- Má jmenovité i maximální provozní napětí 690 V AC.
Interní název produktu
P5-160/V/SVB/N Hlavní vypínač,160A
Podrobný popis produktu
P5-160/V/SVB/N
Hlavní vypínač, P5, 160 A, Zadní montáž, 3-pólové + N, Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou, Uzamykatelný v p
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby
Označení typu: P5, Funkce STOP: Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou
Informace k rozsahu dodávky: Pomocný kontakt lze namontovat dodatečně., 3-pólové + N, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: Vpředu IP65
Provedení: Zadní montáž
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 160 A
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
Hlavní vypínač, P5, 160 A, Zadní montáž, 3-pólové + N, Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou, Uzamykatelný v p
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby
Označení typu: P5, Funkce STOP: Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou
Informace k rozsahu dodávky: Pomocný kontakt lze namontovat dodatečně., 3-pólové + N, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: Vpředu IP65
Provedení: Zadní montáž
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 160 A
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
