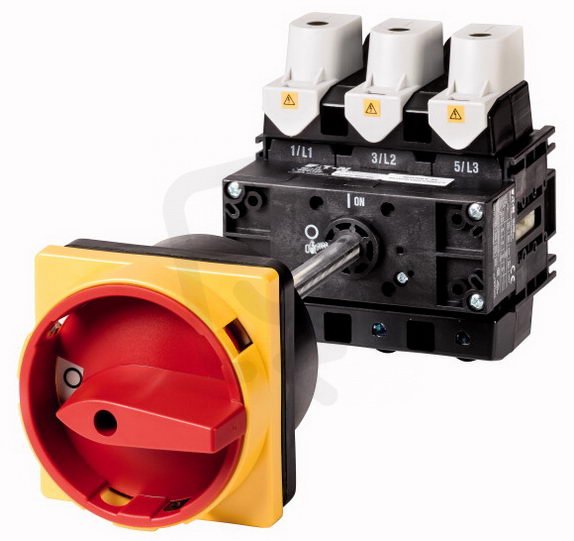

Hlavní vypínač EATON P5-160/V/SVB 3-pól, 160A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
10 332,02 Kč
Cena po registraci:
9 225,25 Kč/ks
Po registraci bez DPH:
7 624,17 Kč
Vaše cena s DPH:
9 608,92 Kč/ks
Vaše cena bez DPH:
7 941,26 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0159126
- Kód dodavatele:
- 280928
- EAN:
- 4015082809287
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 1,78 Kč
Technické parametry
- Barva ovládacího prvku:
- červená
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 115 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 3 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ano
- Počet pólů:
- 3
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 45 kW
- Provozní výkon při AC-23,400V:
- 55 kW
- Šířka:
- 130 mm
- Spínací výkon při 400V:
- 55 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 160 A
- Trvalý proud při AC-21,400V:
- 160 A
- Trvalý proud při AC-23,400V:
- 160 A
- Typ elektr. připoj. hlavního obvodu:
- rámová svorka
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ano
- Vhodné pro montáž na podlahu:
- ne
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 150 mm
Hlavní vypínač EATON P5-160/V/SVB 3-pól, 160A
Hlavní vypínač P5-160/V/SVB (EATON, 280928, EAN 4015082809287) je třípólová verze určená jako hlavní vypínač s trvalým proudem 160 A a maximálním provozním napětím 690 V.
Zajišťuje krytí IP65, je blokovatelný, vybaven nouzovým zastavením a přepínačem údržby, má červený ovládací prvek a provozní výkon AC‑3 při 400 V 45 kW (spínací výkon 55 kW).
Rozměry jsou 130 × 150 × 115 mm, elektrické připojení hlavního obvodu je pomocí rámové svorky a přístroj je vhodný pro mezimontáž (není určen pro montáž do rozvaděče).
Proč si vybrat tento hlavní vypínač?
- Tento přístroj je třípólový a je určen pro řízení třífázových obvodů.
- Umožňuje trvalý proud 160 A, což pokrývá běžné nároky instalací.
- Je navržen jako hlavní vypínač pro bezpečné odpojení hlavního napájení.
- Jmenovité a maximální provozní napětí je 690 V AC (rozsah 690–690 V).
- Není určeno pro instalaci do rozvaděče — ne.
- Neobsahuje pomocné kontakty; počet pomocných spínacích a rozpínacích kontaktů je 0.
Interní název produktu
P5-160/V/SVB Hlavní vypínač,160A
Podrobný popis produktu
P5-160/V/SVB
Hlavní vypínač, P5, 160 A, Zadní montáž, 3-pólové, Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou, Uzamykatelný v poloz
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby
Označení typu: P5, Funkce STOP: Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou
Informace k rozsahu dodávky: Pomocný kontakt nebo neutrální vodič lze namontovat dodatečně., 3-pólové, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: Vpředu IP65
Provedení: Zadní montáž
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 160 A
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
