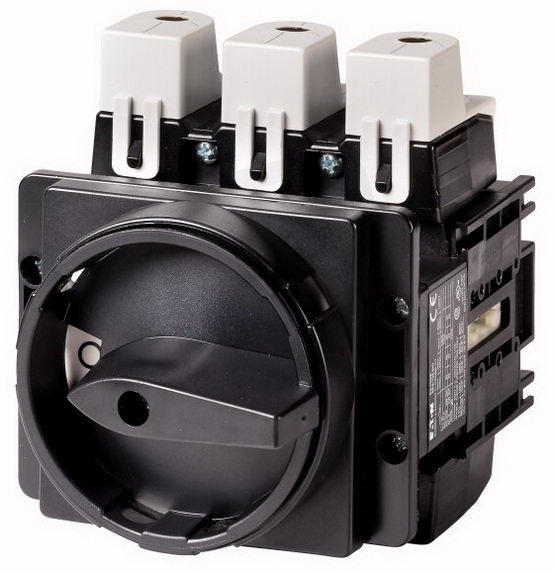

Hlavní vypínač EATON P5-160/EA/SVB-SW/N 3+N-pól, 160A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
10 501,37 Kč
Cena po registraci:
9 376,44 Kč/ks
Po registraci bez DPH:
7 749,12 Kč
Vaše cena s DPH:
9 766,42 Kč/ks
Vaše cena bez DPH:
8 071,42 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0159125
- Kód dodavatele:
- 280927
- EAN:
- 4015082809270
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 1,65 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 150 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 3 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 4
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 45 kW
- Provozní výkon při AC-23,400V:
- 55 kW
- Šířka:
- 130 mm
- Spínací výkon při 400V:
- 55 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 160 A
- Trvalý proud při AC-21,400V:
- 160 A
- Trvalý proud při AC-23,400V:
- 160 A
- Typ elektr. připoj. hlavního obvodu:
- rámová svorka
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ne
- Vhodné pro přední montáž (4otvory):
- ano
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 150 mm
Hlavní vypínač EATON P5-160/EA/SVB-SW/N 3+N-pól, 160A
P5-160/EA/SVB-SW/N od EATON (EAN: 4015082809270) je hlavní vypínač 3+N‑pól určený pro trvalý proud 160 A a jmenovité provozní napětí 690 V.
Nabízí krytí IP65, možnost blokování (blokovatelné), integrovaný přepínač údržby a konstrukci vhodnou pro přední montáž s 4 otvory; připojení hlavního obvodu je přes rámovou svorku.
Rozměry jsou 130×150×150 mm, krátkodobá proudová výdrž 3 kA, provozní výkon při AC‑3 400 V 45 kW a spínací výkon při 400 V 55 kW.
Proč si vybrat tento hlavní vypínač?
- Má 4 póly (3+N), tedy vhodné zapojení pro třífázový obvod s ochranným vodičem.
- Umožňuje trvalý proud 160 A, což odpovídá silnějším elektrickým rozvodům.
- není určen k instalaci do rozvaděče, takže je určen pro montáž mimo vestavné rozváděče.
- Postrádá pomocné kontakty — 0 pomocných rozpínacích a 0 pomocných spínacích kontaktů.
- Dodává se ve verzi hlavního vypínače, tedy pro použití jako hlavní odpojovač.
- Provozní napětí: 690 V AC (jmenovité 690 V).
Interní název produktu
P5-160/EA/SVB-SW/N Hlavní vypínač,160A
Podrobný popis produktu
P5-160/EA/SVB-SW/N
Hlavní vypínač, P5, 160 A, Montáž do panelu, 3-pólové + N, Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, Uzamykatelný v poloze 0
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby
Označení typu: P5, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem
Informace k rozsahu dodávky: Pomocný kontakt lze namontovat dodatečně., 3-pólové + N, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: Vpředu IP65
Provedení: Montáž do panelu
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 160 A
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
Hlavní vypínač, P5, 160 A, Montáž do panelu, 3-pólové + N, Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, Uzamykatelný v poloze 0
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby
Označení typu: P5, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem
Informace k rozsahu dodávky: Pomocný kontakt lze namontovat dodatečně., 3-pólové + N, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: Vpředu IP65
Provedení: Montáž do panelu
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 160 A
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
