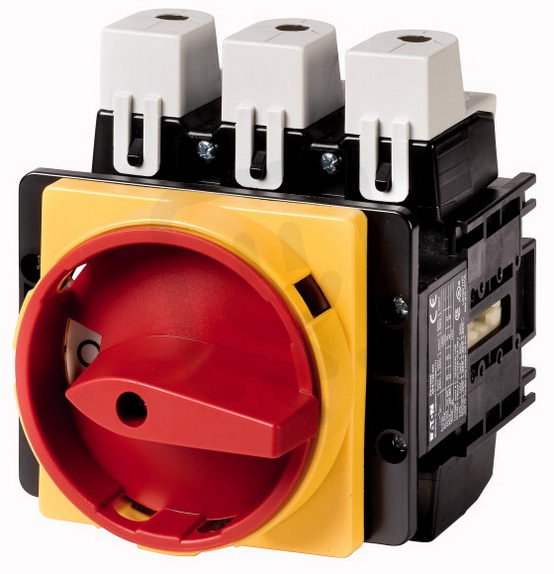

Hlavní vypínač EATON P5-160/EA/SVB/N 3+N-pól, 160A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
11 042,86 Kč
Cena po registraci:
9 859,94 Kč/ks
Po registraci bez DPH:
8 148,71 Kč
Vaše cena s DPH:
10 270,02 Kč/ks
Vaše cena bez DPH:
8 487,62 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0159122
- Kód dodavatele:
- 280924
- EAN:
- 4015082809249
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 1,91 Kč
Technické parametry
- Barva ovládacího prvku:
- červená
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 150 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 3 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ano
- Počet pólů:
- 4
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 45 kW
- Provozní výkon při AC-23,400V:
- 55 kW
- Šířka:
- 130 mm
- Spínací výkon při 400V:
- 55 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 160 A
- Trvalý proud při AC-21,400V:
- 160 A
- Trvalý proud při AC-23,400V:
- 160 A
- Typ elektr. připoj. hlavního obvodu:
- rámová svorka
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ne
- Vhodné pro přední montáž (4otvory):
- ano
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 150 mm
Hlavní vypínač EATON P5-160/EA/SVB/N 3+N-pól, 160A
Hlavní vypínač P5-160/EA/SVB/N (EAN: 4015082809249) je 3+N-pólový přístroj (4 póly) s trvalým proudem 160 A a jmenovitým provozním napětím 690 V, v provedení jako hlavní vypínač.
Má krytí IP65 (NEMA 12), červené ovládací prvky, je blokovatelný a disponuje nouzovým zastavením a přepínačem údržby; typ připojení hlavního obvodu je rámová svorka a krátkodobá proudová výdrž je 3 kA.
Výkonové parametry zahrnují provozní výkon AC-3 400V 45 kW a spínací výkon při 400V 55 kW, rozměry jsou 130 × 150 × 150 mm a montáž je vhodná pro přední montáž (4 otvory).
Proč si vybrat tento hlavní vypínač?
- Provedení s 4 póly (3+N) – vhodné pro třífázové rozvody s ochranným vodičem.
- Umožňuje trvalý proud 160 A, vhodný pro aplikace s vyšším zatížením.
- Dodáván ve verzi hlavního vypínače (ano), určený k přerušení napájení celých obvodů.
- Maximální provozní napětí 690 V AC, použitelný v sítích do tohoto napětí.
- Není určen k instalaci do rozvaděče (ne), před montáží ověřte požadavky na umístění.
- Bez pomocných kontaktů: 0 rozpojných, 0 spínacích, v případě potřeby doplňte externí pomocné obvody.
Interní název produktu
P5-160/EA/SVB/N Hlavní vypínač,160A
Podrobný popis produktu
P5-160/EA/SVB/N
Hlavní vypínač, P5, 160 A, Montáž do panelu, 3-pólové + N, Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou, Uzamykatelný
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby
Označení typu: P5, Funkce STOP: Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou
Informace k rozsahu dodávky: Pomocný kontakt lze namontovat dodatečně., 3-pólové + N, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: Vpředu IP65
Provedení: Montáž do panelu
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 160 A
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
Hlavní vypínač, P5, 160 A, Montáž do panelu, 3-pólové + N, Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou, Uzamykatelný
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby
Označení typu: P5, Funkce STOP: Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou
Informace k rozsahu dodávky: Pomocný kontakt lze namontovat dodatečně., 3-pólové + N, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: Vpředu IP65
Provedení: Montáž do panelu
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 160 A
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
