Hlavní vypínač EATON P5-160/EA/SVB/HI10 3-pól+1z, 160A

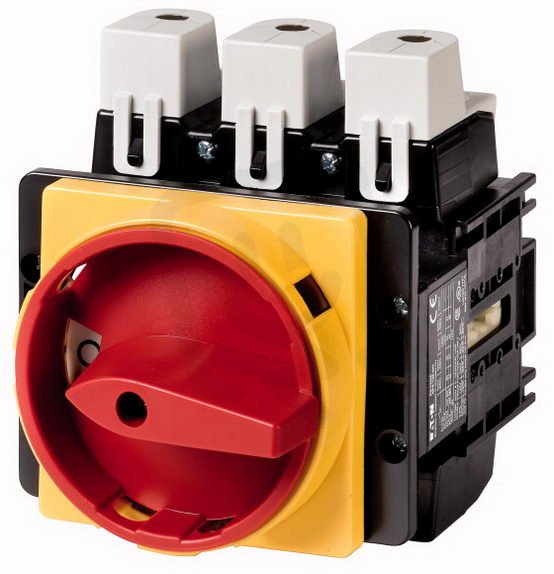

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
10 061,23 Kč
Cena po registraci:
8 983,45 Kč/ks
Po registraci bez DPH:
7 424,34 Kč
Vaše cena s DPH:
9 357,09 Kč/ks
Vaše cena bez DPH:
7 733,13 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0159121
- Kód dodavatele:
- 280923
- EAN:
- 4015082809232
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 1,61 Kč
Technické parametry
- Barva ovládacího prvku:
- červená
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 115 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 3 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ano
- Počet pólů:
- 3
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 1
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 45 kW
- Provozní výkon při AC-23,400V:
- 55 kW
- Šířka:
- 130 mm
- Spínací výkon při 400V:
- 55 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 160 A
- Trvalý proud při AC-21,400V:
- 160 A
- Trvalý proud při AC-23,400V:
- 160 A
- Typ elektr. připoj. hlavního obvodu:
- rámová svorka
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ne
- Vhodné pro přední montáž (4otvory):
- ano
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 150 mm
Hlavní vypínač EATON P5-160/EA/SVB/HI10 3-pól+1z, 160A
P5-160/EA/SVB/HI10 od EATON je hlavní vypínač 3‑pól + 1z s trvalým proudem 160 A a EAN 4015082809232.
Je určen pro provozní napětí až 690 V (jmenovité 690–690 V), se spínacím výkonem při 400 V 55 kW a provozním výkonem AC‑3 400V 45 kW, přičemž má stupeň krytí IP65 a stupeň ochrany NEMA 12.
Vybavení zahrnuje 1 pomocný spínací kontakt, blokovatelné provedení, přepínač údržby a nouzové zastavení, přední montáž (4 otvory), rozměry 130 × 150 × 115 mm, krátkodobou proudovou výdrž 3 kA lcw a typ připojení hlavního obvodu rámová svorka.
Proč si vybrat tento hlavní vypínač?
- Jedná se o třípólové provedení (3 póly), vhodné pro třífázové rozpojení.
- Je dodáván ve verzi hlavního vypínače (ano), pro centrální odpojení napájení.
- Trvalý proud (Iu) je 160 A, což určuje jeho zatížitelnost.
- Maximální provozní napětí AC (Ue) je 690 V, kompatibilní s průmyslovými sítěmi.
- Obsahuje 1 pomocný spínací kontakt pro signalizaci nebo řízení pomocných obvodů.
- Není určen pro montáž do rozvaděče (ne).
Interní název produktu
P5-160/EA/SVB/HI10 Hlavní vypínač,160A
Podrobný popis produktu
P5-160/EA/SVB/HI10
Hlavní vypínač, P5, 160 A, Montáž do panelu, 3-pólové, 1 zapínací kontakt, Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímk
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby
Označení typu: P5, Funkce STOP: Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou
Informace k rozsahu dodávky: Pomocný kontakt nebo neutrální vodič lze namontovat dodatečně., 3-pólové, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: Vpředu IP65
Provedení: Montáž do panelu
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 160 A
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
Hlavní vypínač, P5, 160 A, Montáž do panelu, 3-pólové, 1 zapínací kontakt, Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímk
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby
Označení typu: P5, Funkce STOP: Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou
Informace k rozsahu dodávky: Pomocný kontakt nebo neutrální vodič lze namontovat dodatečně., 3-pólové, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: Vpředu IP65
Provedení: Montáž do panelu
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 160 A
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
