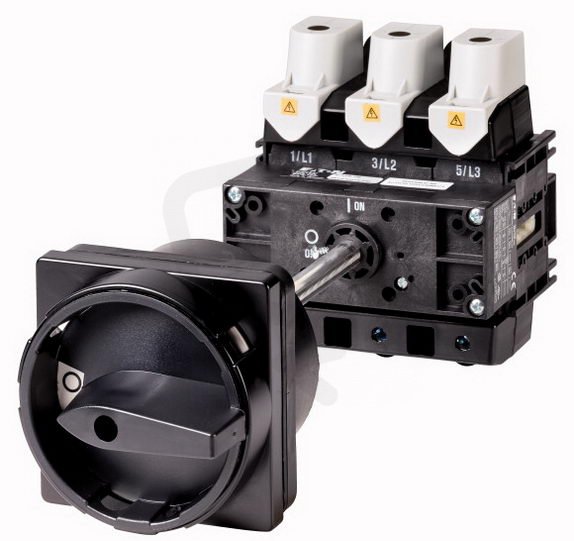

Hlavní vypínač EATON P5-125/V/SVB-SW/HI10 3-pól+1z, 125A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
8 376,03 Kč
Cena po registraci:
7 478,83 Kč/ks
Po registraci bez DPH:
6 180,85 Kč
Vaše cena s DPH:
7 789,86 Kč/ks
Vaše cena bez DPH:
6 437,90 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0159116
- Kód dodavatele:
- 280918
- EAN:
- 4015082809188
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 1,79 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 115 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 2,5 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 3
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 1
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 37 kW
- Provozní výkon při AC-23,400V:
- 45 kW
- Šířka:
- 130 mm
- Spínací výkon při 400V:
- 45 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 125 A
- Trvalý proud při AC-21,400V:
- 125 A
- Trvalý proud při AC-23,400V:
- 125 A
- Typ elektr. připoj. hlavního obvodu:
- rámová svorka
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ano
- Vhodné pro montáž na podlahu:
- ne
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 150 mm
Hlavní vypínač EATON P5-125/V/SVB-SW/HI10 3-pól+1z, 125A
Model P5-125/V/SVB-SW/HI10 (EATON, EAN 4015082809188) je 3-pólový hlavní vypínač s 1 pomocným spínacím kontaktem a trvalým proudem 125 A.
Je určen pro jmenovité napětí 690 V (rozsah 690–690 V) s provozním výkonem AC-3 400 V: 37 kW a spínacím výkonem 45 kW při 400 V (AC-23), nabízí krytí IP65 a stupeň ochrany NEMA 12, ovládací prvek je černý a je blokovatelný.
Má rámové svorky, krátkodobou proudovou výdrž 2,5 kA, verzi jako hlavní vypínač a je vhodný pro mezimontáž, není určen pro instalaci do rozvaděče ani pro přední/přední střední montáž.
Proč si vybrat tento hlavní vypínač?
- Jedná se o provedení hlavního vypínače, tedy je určen pro centrální odpojování obvodu.
- Má 3 póly, což umožňuje spínání třífázového napájení.
- Je vybaven 1 pomocným spínacím kontaktem a neobsahuje pomocné rozpínací kontakty (0).
- Pro trvalý provoz je dimenzován na 125 A.
- Maximální provozní napětí je 690 V AC (jmenovité napětí 690 V).
- Není určen pro zabudování do rozvaděče (ne).
Interní název produktu
P5-125/V/SVB-SW/HI10 Hlavní vypínač,125A
Podrobný popis produktu
P5-125/V/SVB-SW/HI10
Switch-disc.P5-125,Form V/SVB-SW
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby
Označení typu: P5, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem
Informace k rozsahu dodávky: Pomocný kontakt nebo neutrální vodič lze namontovat dodatečně., 3-pólové, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: Vpředu IP65
Provedení: Zadní montáž
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 45 kW
Jmenovitý trvalý proud: Iu = 125 A
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
Switch-disc.P5-125,Form V/SVB-SW
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby
Označení typu: P5, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem
Informace k rozsahu dodávky: Pomocný kontakt nebo neutrální vodič lze namontovat dodatečně., 3-pólové, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: Vpředu IP65
Provedení: Zadní montáž
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 45 kW
Jmenovitý trvalý proud: Iu = 125 A
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
