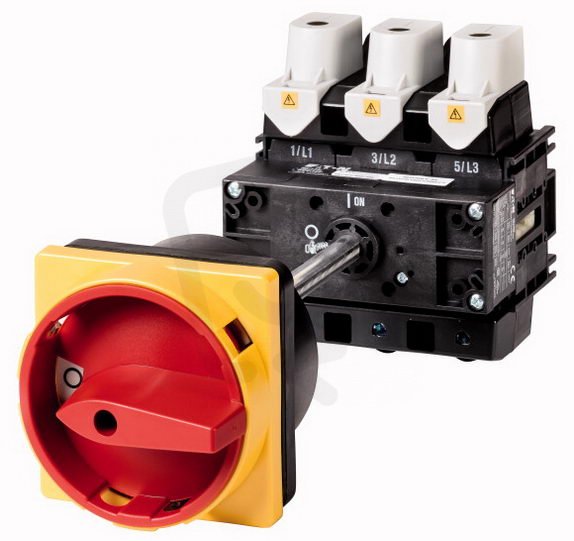

Hlavní vypínač EATON P5-125/V/SVB 3-pól, 125A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
8 376,00 Kč
Cena po registraci:
7 478,79 Kč/ks
Po registraci bez DPH:
6 180,82 Kč
Vaše cena s DPH:
7 789,82 Kč/ks
Vaše cena bez DPH:
6 437,87 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0159112
- Kód dodavatele:
- 280914
- EAN:
- 4015082809140
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 1,76 Kč
Technické parametry
- Barva ovládacího prvku:
- červená
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 115 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 2,5 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ano
- Počet pólů:
- 3
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 37 kW
- Provozní výkon při AC-23,400V:
- 45 kW
- Šířka:
- 130 mm
- Spínací výkon při 400V:
- 45 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 125 A
- Trvalý proud při AC-21,400V:
- 125 A
- Trvalý proud při AC-23,400V:
- 125 A
- Typ elektr. připoj. hlavního obvodu:
- rámová svorka
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ano
- Vhodné pro montáž na podlahu:
- ne
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 150 mm
Hlavní vypínač EATON P5-125/V/SVB 3-pól, 125A
Hlavní vypínač P5-125/V/SVB (EAN 4015082809140) je 3‑pól s trvalým proudem 125 A a jmenovitým napětím 690 V, určen jako hlavní vypínač.
Má krytí IP65 (stupeň ochrany NEMA 12), provozní výkon AC‑3 při 400 V 37 kW, spínací výkon 45 kW a krátkodobou proudovou výdrž 2,5 kA.
Je blokovatelný, obsahuje přepínač údržby a nouzové zastavení, vhodný pro mezimontáž; rozměry 130 × 150 × 115 mm, typ připojení hlavního obvodu rámová svorka.
Proč si vybrat tento hlavní vypínač?
- Jedná se o třípólové provedení, které umožňuje současné spínání všech tří fází.
- Je dimenzován na trvalý proud 125 A, což odpovídá jeho provozní kapacitě.
- Neobsahuje pomocné spínací ani rozpínací kontakty (0), vhodné tam, kde nejsou vyžadovány doplňkové ovládací obvody.
- Je dodáván v provedení hlavního vypínače, určený pro hlavní odpojení obvodu.
- Není určen pro montáž do rozvaděče, počítejte tedy s alternativním způsobem instalace.
- Je vhodný pro provoz v sítích s provozním napětím 690 V AC.
Interní název produktu
P5-125/V/SVB Hlavní vypínač,125A
Podrobný popis produktu
P5-125/V/SVB
Hlavní vypínač, P5, 125 A, Zadní montáž, 3-pólové, Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou, Uzamykatelný v poloz
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby
Označení typu: P5, Funkce STOP: Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou
Informace k rozsahu dodávky: Pomocný kontakt nebo neutrální vodič lze namontovat dodatečně., 3-pólové, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: Vpředu IP65
Provedení: Zadní montáž
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 45 kW
Jmenovitý trvalý proud: Iu = 125 A
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
