FAZ-D20/4 Jistič FAZ char D 4-pólový 20A 15kA (ČSN EN 60947-2) EATON 279085

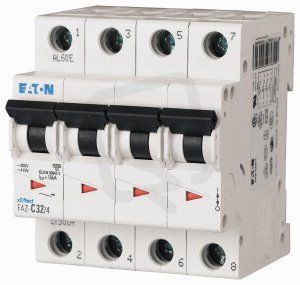

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
2 398,50 Kč
Cena po registraci:
2 141,59 Kč/ks
Po registraci bez DPH:
1 769,91 Kč
Vaše cena s DPH:
2 230,66 Kč/ks
Vaše cena bez DPH:
1 843,52 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRJI0017965
- Kód dodavatele:
- 279085
- EAN:
- 4015082790851
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,59 Kč
Technické parametry
- Charakteristika:
- D
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 20 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-75 °C
- Počet chráněných pólů:
- 4
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 1-25 mm2
- Průřez vícežilového připojení:
- 1-25 mm2
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 2
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 70,5 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 10 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 15 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 7 W
FAZ-D20/4 Jistič FAZ char D 4-pólový 20A 15kA (ČSN EN 60947-2) EATON 279085
FAZ-D20/4 jistič značky EATON (kód 279085, EAN 4015082790851) je 4‑pólové zařízení s charakteristikou D, jmenovitým proudem 20 A a jmenovitým napětím 400 V při modulární šířce 4.
Má vypínací zkratovou schopnost Icu 15 kA (IEC 60947-2) na 230/400 V a lcn 10 kA, spíná nulový vodič, umožňuje doplňkovou výbavu a je určen pro vodiče o průřezu 1–25 mm² při frekvenci 50–60 Hz a okolní teplotě -25–75 °C.
Proč si vybrat tento jistič?
- Pro ochranu obvodů je určen jistič s jmenovitým proudem 20 A.
- S charakteristikou D je vhodný pro obvody s vyššími spouštěcími proudy, typicky pro motorové nebo transformátorové zátěže.
- Čtyřpólové provedení s 4 póly zajišťuje současnou ochranu všech fází i nulového vodiče.
- Vypínací zkratová schopnost podle ČSN EN 60947-2 je 15 kA, přičemž podle EN 60898 činí 10 kA při 230/400 V.
- Modulární šířka 4 moduly umožňuje snadnou integraci do standardních rozváděčů.
- Typové označení výrobce EATON 279085 usnadňuje identifikaci při výběru a servisu.
Interní název produktu
FAZ-D20/4 Jistič,char D,4p.20A,15kA
Podrobný popis produktu
FAZ-D20/4
Jistič vedení, 20 A, 4p, charakteristiky: D
Vysoce kvalitní jistič vedení, jmenovité provozní napětí 230/400 V, jmenovitá spínací schopnost 10 kA podle UL 1077, CSA C22.2 No 235 a IEC/EN 60947-2, jmenovité povozní proudy do 63 A, spouštěcí charakteristika B, C, D
Jistič vedení, 20 A, 4p, charakteristiky: D
Vysoce kvalitní jistič vedení, jmenovité provozní napětí 230/400 V, jmenovitá spínací schopnost 10 kA podle UL 1077, CSA C22.2 No 235 a IEC/EN 60947-2, jmenovité povozní proudy do 63 A, spouštěcí charakteristika B, C, D
