FAZ-D20/3N Jistič FAZ char D 3+N-pólový 20A 15kA (ČSN EN 60947-2) EATON 278999

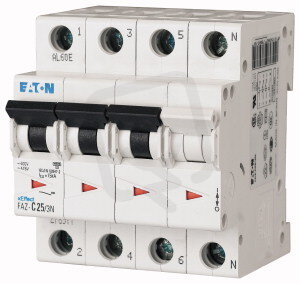

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
2 382,73 Kč
Cena po registraci:
2 127,51 Kč/ks
Po registraci bez DPH:
1 758,27 Kč
Vaše cena s DPH:
2 215,99 Kč/ks
Vaše cena bez DPH:
1 831,40 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRJI0017932
- Kód dodavatele:
- 278999
- EAN:
- 4015082789992
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,56 Kč
Technické parametry
- Charakteristika:
- D
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 20 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-75 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 1-25 mm2
- Průřez vícežilového připojení:
- 1-25 mm2
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 2
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 70,5 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 10 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 0 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 0 kA
- Ztrátový výkon:
- 7 W
FAZ-D20/3N Jistič FAZ char D 3+N-pólový 20A 15kA (ČSN EN 60947-2) EATON 278999
Jistič FAZ-D20/3N (EAN 4015082789992) je 3+N-pólový modulární jistič s charakteristikou D, jmenovitým proudem 20 A určený pro střídavé napětí AC při jmenovitém napětí 400 V.
Má 3 chráněné póly (celkem 4 póly), spíná i N vodič, modulární šířka 4 a vestavěná hloubka 70,5 mm se stupněm krytí IP20.
Vypínací schopnost dle EN 60898 je 10 kA pro 230 V i 400 V, izolační napětí Ui 440 V, impulzní odolné napětí 4 kV, průřez vodičů 1–25 mm2 a provozní teplota -25–75 °C; doplňkové vybavení je možné, není však výbuchu odolný ani určen pro instalaci pod omítku.
Proč zvolit tento jistič?
- Jistič s charakteristikou D, vhodný pro zátěže s vyššími záběrovými proudy (např. motory nebo transformátory).
- S jmenovitým proudem 20 A pro ochranu běžných obvodů.
- Má vypínací zkratovou schopnost 15 kA (ČSN EN 60947-2) pro dimenzování podle této normy.
- Pro norma EN 60898 je uvedena vypínací zkratová schopnost 10 kA při 230/400 V.
- Obsahuje 3 chráněné póly a celkem 4 póly (3+N) pro zapojení s neutrálem.
- S modulární šířkou 4 pro úspornou montáž na lištu.
Interní název produktu
FAZ-D20/3N Jistič FAZ,D,3+Np.20A,15kA
Podrobný popis produktu
FAZ-D20/3N
Jistič vedení, 20 A, 3p+N, charakteristiky: D
Vysoce kvalitní jistič vedení, jmenovité provozní napětí 230/400 V, jmenovitá spínací schopnost 10 kA podle UL 1077, CSA C22.2 No 235 a IEC/EN 60947-2, jmenovité povozní proudy do 63 A, spouštěcí charakteristika B, C, D
Jistič vedení, 20 A, 3p+N, charakteristiky: D
Vysoce kvalitní jistič vedení, jmenovité provozní napětí 230/400 V, jmenovitá spínací schopnost 10 kA podle UL 1077, CSA C22.2 No 235 a IEC/EN 60947-2, jmenovité povozní proudy do 63 A, spouštěcí charakteristika B, C, D
