FAZ-B16/1N Jistič FAZ char B 1+N-pólový 16A 15kA (ČSN EN 60947-2) EATON 278648

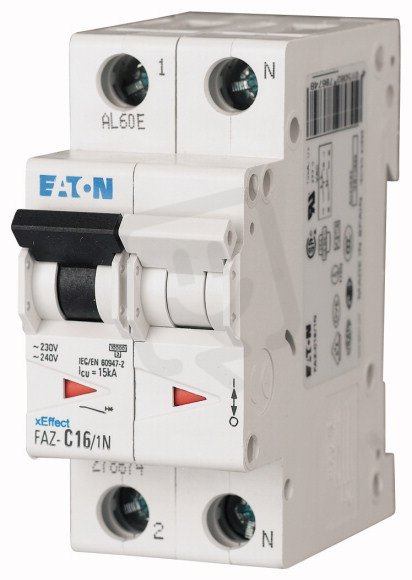

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
600,61 Kč
Cena po registraci:
536,30 Kč/ks
Po registraci bez DPH:
443,22 Kč
Vaše cena s DPH:
558,58 Kč/ks
Vaše cena bez DPH:
461,64 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRJI0017786
- Kód dodavatele:
- 278648
- EAN:
- 4015082786489
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,27 Kč
Technické parametry
- Charakteristika:
- B
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 230 V
- Jmenovitý proud:
- 16 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 2
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-75 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 2
- Pro průřez pevného vodiče:
- 1-25 mm2
- Průřez vícežilového připojení:
- 1-25 mm2
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 2
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 70,5 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 10 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 15 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 2,7 W
FAZ-B16/1N Jistič FAZ char B 1+N-pólový 16A 15kA (ČSN EN 60947-2) EATON 278648
FAZ-B16/1N (EAN: 4015082786489) je 1+N‑pólový jistič s charakteristikou B, jmenovitým proudem 16 A určený pro střídavé napětí 230 V.
Má vypínací zkratovou schopnost lcn 10 kA dle EN 60898 a Icu 15 kA dle IEC 60947-2, počet pólů 1+N (celkem 2), modulární šířku 2 a spíná i N vodič; je možná instalace doplňkové výbavy.
Umožňuje připojení vodičů o průřezu 1–25 mm², má izolační napětí Ui 440 V, impulzní odolné napětí 4 kV, vestavěnou hloubku 70,5 mm a provozní teplotu -25 až 75 °C při ztrátovém výkonu 2,7 W.
Proč si vybrat jistič FAZ-B16/1N?
- Jmenovitý proud 16 A poskytuje ochranu běžných obvodů osvětlení a zásuvek.
- Charakteristika B je vhodná pro obvody s nižšími spouštěcími proudy, jako jsou světelné a zásuvkové okruhy.
- Konfigurace 1+N (1 chráněný pól, celkem 2 póly) umožňuje ochranu fáze i nulového vodiče.
- Vypínací schopnost dosahuje 15 kA dle ČSN EN 60947-2; podle normy EN 60898 činí vypínací schopnost 10 kA při 230/400 V.
- Modulární šířka 2 moduly šetří místo na DIN liště rozváděče.
- Určen pro střídavé napětí (AC) a nese označení výrobce EATON 278648.
Interní název produktu
FAZ-B16/1N Jistič FAZ,B,1+Np.16A,15kA
Podrobný popis produktu
FAZ-B16/1N
Jistič vedení, 16 A, 1p+N, charakteristiky: B
Vysoce kvalitní jistič vedení, jmenovité provozní napětí 230/400 V, jmenovitá spínací schopnost 10 kA podle UL 1077, CSA C22.2 No 235 a IEC/EN 60947-2, jmenovité povozní proudy do 63 A, spouštěcí charakteristika B, C, D
Jistič vedení, 16 A, 1p+N, charakteristiky: B
Vysoce kvalitní jistič vedení, jmenovité provozní napětí 230/400 V, jmenovitá spínací schopnost 10 kA podle UL 1077, CSA C22.2 No 235 a IEC/EN 60947-2, jmenovité povozní proudy do 63 A, spouštěcí charakteristika B, C, D
