FAZ-B10/1N Jistič FAZ char B 1+N-pólový 10A 15kA (ČSN EN 60947-2) EATON 278644

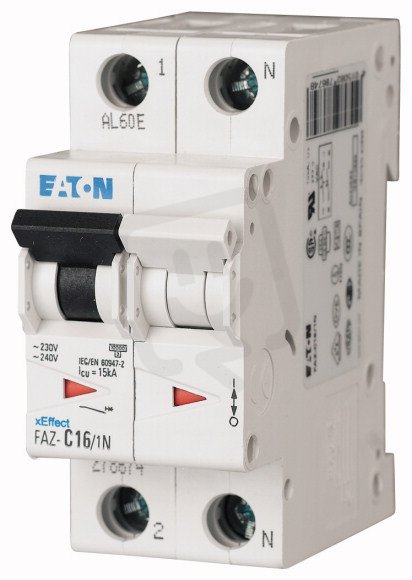

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
847,92 Kč
Cena po registraci:
757,11 Kč/ks
Po registraci bez DPH:
625,71 Kč
Vaše cena s DPH:
788,59 Kč/ks
Vaše cena bez DPH:
651,73 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRJI0017784
- Kód dodavatele:
- 278644
- EAN:
- 4015082786441
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,27 Kč
Technické parametry
- Charakteristika:
- B
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 230 V
- Jmenovitý proud:
- 10 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 2
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-75 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 2
- Pro průřez pevného vodiče:
- 1-25 mm2
- Průřez vícežilového připojení:
- 1-25 mm2
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 2
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 70,5 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 10 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 10 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 15 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
- Ztrátový výkon:
- 2 W
FAZ-B10/1N Jistič FAZ char B 1+N-pólový 10A 15kA (ČSN EN 60947-2) EATON 278644
Jistič FAZ-B10/1N (EATON, EAN: 4015082786441) je 1+N-pólový proudový jistič s jmenovitým proudem 10 A a charakteristikou B pro střídavé napětí 230 V.
Má vypínací schopnost Icu 15 kA dle IEC 60947-2 (při 230/400 V) a lcn 10 kA dle EN 60898, standardní modulární šířku 2 a krytí IP20.
Jistič disponuje spínajícím N vodičem, možností doplňkové výbavy, připojením vodičů do 1–25 mm², provozní teplotou -25 až 75 °C a vestavěnou hloubkou 70,5 mm; není určen pro instalaci pod omítku a není odolný vůči výbuchu.
Proč si vybrat tento jistič?
- Je určen pro střídavé (AC) napětí, takže se hodí do běžných domácích i průmyslových instalací.
- Má jmenovitý proud 10 A, vhodný pro ochranu obvodů osvětlení a drobných spotřebičů.
- Typ vypínací charakteristiky B — reaguje při nižších proudových nárazech, typické pro rezistivní zátěže a běžné obvody.
- Nabízí vypínací schopnost 15 kA podle ČSN EN 60947-2 a 10 kA podle EN 60898 při 230/400 V, což určuje jeho chování při zkratových stavech.
- Konfigurace 1+N — tedy 1 chráněný pól a 2 póly celkem, pro zajištění ochrany fáze i neutrálu.
- Zabírá 2 modulární šířky na DIN liště, což usnadňuje kompaktní zapojení v rozváděči.
Interní název produktu
FAZ-B10/1N Jistič FAZ,B,1+Np.10A,15kA
Podrobný popis produktu
FAZ-B10/1N
Jistič vedení, 10 A, 1p+N, charakteristiky: B
Vysoce kvalitní jistič vedení, jmenovité provozní napětí 230/400 V, jmenovitá spínací schopnost 10 kA podle UL 1077, CSA C22.2 No 235 a IEC/EN 60947-2, jmenovité povozní proudy do 63 A, spouštěcí charakteristika B, C, D
Jistič vedení, 10 A, 1p+N, charakteristiky: B
Vysoce kvalitní jistič vedení, jmenovité provozní napětí 230/400 V, jmenovitá spínací schopnost 10 kA podle UL 1077, CSA C22.2 No 235 a IEC/EN 60947-2, jmenovité povozní proudy do 63 A, spouštěcí charakteristika B, C, D
