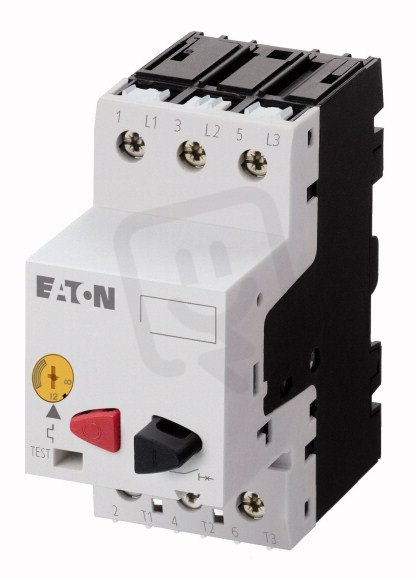

Spouštěč motorů EATON PKZM01-12 tlačítkový, 8-12A
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRMS0017723
- Kód dodavatele:
- 278485
- EAN:
- 4015082784850
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,41 Kč
Technické parametry
- Citlivé na selhání fáze:
- ano
- Hloubka:
- 93 mm
- Jmenovité provozní napětí:
- 690-690 V
- Počet pólů:
- 3
- Provozní výkon AC-3 400V:
- 5,5 kW
- Provozní výkon při AC-3, 230 V:
- 3 kW
- Rozsah nastavení nezpožď. zkrat. spouště:
- 186-186 A
- Rozsah nastavení přetížení:
- 8-12 A
- S integrovanou podpěťovou spouští:
- ne
- S integrovaným pomocným spínačem:
- ne
- S tepelnou ochranou:
- ne
- Šířka:
- 45 mm
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 12 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- stiskací tlačítko
- Vyp. zkrat. schopnost lcu 400V,AC:
- 50 kA
- Výška:
- 90 mm
- Ztrátový výkon:
- 6,64 W
Spouštěč motorů EATON PKZM01-12 tlačítkový, 8-12A
Motorový spouštěč PKZM01-12 (EAN: 4015082784850) od EATON je třípólový (3 póly) s krytím IP20 a nastavitelným proudem 8–12 A (trvalý proud 12 A).
Má tlačítkové ovládání (stiskací tlačítko), šroubové svorky pro připojení (šroubové připojení) a je citlivý na selhání fáze (citlivé na selhání fáze: ano), s vypínací zkratovou schopností 50 kA (400 V AC) a rozsahem nastavení nezpožď. zkrat. spouště 186 A.
Umožňuje provozní výkon AC-3 5,5 kW (400 V) a 3 kW (230 V), má jmenovité provozní napětí 690 V a ztrátový výkon 6,64 W; nemá však tepelnou ochranu (tepelná ochrana: ne) ani integrovanou podpěťovou spoušť nebo pomocný spínač (podpěťová spoušť: ne, pomocný spínač: ne).
Proč si vybrat tento spouštěč motorů?
- Je dimenzován na trvalý proud 12 A, takže je vhodný pro motory s obdobným zatížením.
- Rozsah nastavení přetížení 8–12 A umožňuje přesné doladění ochrany podle provozní zátěže.
- Trojpólové provedení (3 póly) zajišťuje spínání všech tří fází.
- Ovládání je řešeno stiskacím tlačítkem, což zjednodušuje obsluhu a ruční řízení zapnutí/vypnutí.
- Vypínací schopnost při zkratu 50 kA (400 V AC) poskytuje ochranu proti vysokým zkratovým proudům.
- Spouštěč je citlivý na selhání fáze, takže při výpadku jedné fáze vypne a chrání motor před poškozením.
Interní název produktu
PKZM01-12 Tlačítkový spouštěč motorů 12A
Podrobný popis produktu
Spouštěč motorů, 3p, Ir=8-12A
Spouštěč motorů podle ČSN/EN60947, 3pólový konstrukční velikost PKZM01, s nastavitelným spouštěčem při přetížení nezpožděným spouštěčem při zkratu, citlivý na výpadek fáze, šroubovaná montáž a montáž zaklapnutím západky, rozměr vestavby krytky 45 mm, jmenovité provozní napětí Ue 440V, stupeň krytí IP20, chráněn před dotykem prstem podle VDE 0106 d. 100, příslušenství k dodání: pomocné spínače, napět'ová spoušt'
