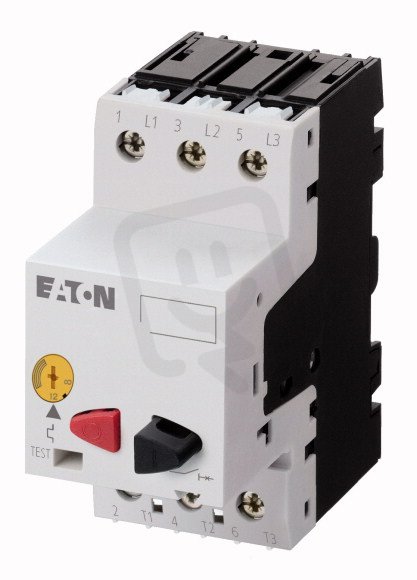

Spouštěč motorů EATON PKZM01-2,5 tlačítkový, 1,6-2,5A
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRMS0017719
- Kód dodavatele:
- 278481
- EAN:
- 4015082784812
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,39 Kč
Technické parametry
- Citlivé na selhání fáze:
- ano
- Hloubka:
- 93 mm
- Jmenovité provozní napětí:
- 690-690 V
- Počet pólů:
- 3
- Provozní výkon AC-3 400V:
- 0,75 kW
- Provozní výkon při AC-3, 230 V:
- 0,37 kW
- Rozsah nastavení nezpožď. zkrat. spouště:
- 39-39 A
- Rozsah nastavení přetížení:
- 1,6-2,5 A
- S integrovanou podpěťovou spouští:
- ne
- S integrovaným pomocným spínačem:
- ne
- S tepelnou ochranou:
- ne
- Šířka:
- 45 mm
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 2,5 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- stiskací tlačítko
- Vyp. zkrat. schopnost lcu 400V,AC:
- 50 kA
- Výška:
- 90 mm
- Ztrátový výkon:
- 5,16 W
Spouštěč motorů EATON PKZM01-2,5 tlačítkový, 1,6-2,5A
PKZM01-2,5 (EAN: 4015082784812) je spouštěč motorů s tlačítkovým ovládáním a šroubovými svorkami, určený pro rozsah nastavení přetížení 1,6–2,5 A a trvalý proud 2,5 A, se 3 póly a krytím IP20.
Má vypínací zkratovou schopnost Lcu 50 kA při 400 V, jmenovité provozní napětí 690 V, provozní výkon AC‑3 0,75 kW (400 V) a 0,37 kW (230 V), šroubové připojení hlavního obvodu a rozměry 90 × 45 × 93 mm; je citlivý na selhání fáze a nemá integrovanou tepelnou ochranu, podpěťovou spoušť ani pomocný spínač.
Proč si vybrat tento spouštěč motoru?
- Určen pro třífázové zapojení díky 3 pólům.
- Disponuje trvalým proudem 2,5 A (Iu).
- Rozsah nastavení přetížení je 1,6–2,5 A, což umožňuje přesné doladění ochrany motoru.
- Vypínací zkratová schopnost při 400 V AC dosahuje 50 kA, což je důležité při dimenzování jištění.
- Ovládání je řešeno pomocí stiskacího tlačítka pro jednoduché spouštění a zastavování.
- Je citlivý na selhání fáze, takže reaguje při ztrátě nebo nerovnováze fáze.
Interní název produktu
PKZM01-2,5 Tlač.spouštěč motorů 2,5A
Podrobný popis produktu
Spouštěč motorů, 3p, Ir=1,6-2,5A
Spouštěč motorů podle ČSN/EN60947, 3pólový konstrukční velikost PKZM01, s nastavitelným spouštěčem při přetížení nezpožděným spouštěčem při zkratu, citlivý na výpadek fáze, šroubovaná montáž a montáž zaklapnutím západky, rozměr vestavby krytky 45 mm, jmenovité provozní napětí Ue 440V, stupeň krytí IP20, chráněn před dotykem prstem podle VDE 0106 d. 100, příslušenství k dodání: pomocné spínače, napět'ová spoušt'
