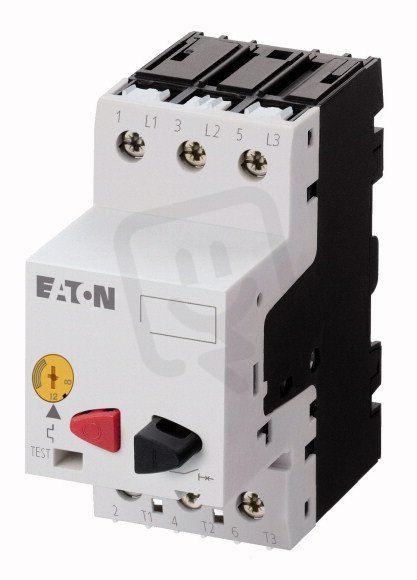

Spouštěč motorů EATON PKZM01-0,4 tlačítkový, 0,25-0,40A
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRMS0017715
- Kód dodavatele:
- 278477
- EAN:
- 4015082784775
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,35 Kč
Technické parametry
- Citlivé na selhání fáze:
- ano
- Hloubka:
- 93 mm
- Jmenovité provozní napětí:
- 690-690 V
- Počet pólů:
- 3
- Provozní výkon AC-3 400V:
- 0,09 kW
- Provozní výkon při AC-3, 230 V:
- 0,06 kW
- Rozsah nastavení nezpožď. zkrat. spouště:
- 6,2-6,2 A
- Rozsah nastavení přetížení:
- 0,25-0,4 A
- S integrovanou podpěťovou spouští:
- ne
- S integrovaným pomocným spínačem:
- ne
- S tepelnou ochranou:
- ne
- Šířka:
- 45 mm
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 0,4 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- stiskací tlačítko
- Vyp. zkrat. schopnost lcu 400V,AC:
- 50 kA
- Výška:
- 90 mm
- Ztrátový výkon:
- 5,22 W
Spouštěč motorů EATON PKZM01-0,4 tlačítkový, 0,25-0,40A
Motorový spouštěč tlačítkový EATON PKZM01-0,4 (EAN 4015082784775) je určený pro jištění a ovládání malých motorů s ovládacím prvkem typu stiskací tlačítko.
Má 3 póly, krytí IP20, trvalý proud 0,4 A a rozsah nastavení přetížení 0,25–0,4 A, s vypínací zkratovou schopností 50 kA (400 V AC) a citlivostí na selhání fáze.
Rozměry jsou 90 × 45 × 93 mm, připojuje se přes šroubové svorky, jmenovité provozní napětí 690 V, provozní výkon AC-3 0,09 kW (400 V) a ztrátový výkon 5,22 W.
Proč si vybrat tento spouštěč motoru?
- Ovládání je řešeno pomocí stiskacího tlačítka, které umožňuje jednoduché ruční spouštění a vypínání motoru.
- Má trvalý proud 0,4 A, aby odpovídal požadavkům menších motorů a obvodů.
- Rozsah nastavení přetížení 0,25–0,4 A umožňuje přesné přizpůsobení ochrany konkrétnímu zatížení.
- Je určen pro třífázové motory a disponuje 3 póly pro zapojení do 3f rozvodu.
- Vypínací zkratová schopnost (lcu) při 400 V AC činí 50 kA, což je důležité při dimenzování jištění a rozvodů.
- Je citlivý na selhání fáze, takže dokáže reagovat při chybě jedné fáze a ochránit motor před provozem v nesymetrických podmínkách.
Interní název produktu
PKZM01-0,4 Tlač.spouštěč motorů 0,4A
Podrobný popis produktu
Spouštěč motorů, 3p, Ir=0,25-0,4A
Spouštěč motorů podle ČSN/EN60947, 3pólový konstrukční velikost PKZM01, s nastavitelným spouštěčem při přetížení nezpožděným spouštěčem při zkratu, citlivý na výpadek fáze, šroubovaná montáž a montáž zaklapnutím západky, rozměr vestavby krytky 45 mm, jmenovité provozní napětí Ue 440V, stupeň krytí IP20, chráněn před dotykem prstem podle VDE 0106 d. 100, příslušenství k dodání: pomocné spínače, napět'ová spoušt'
