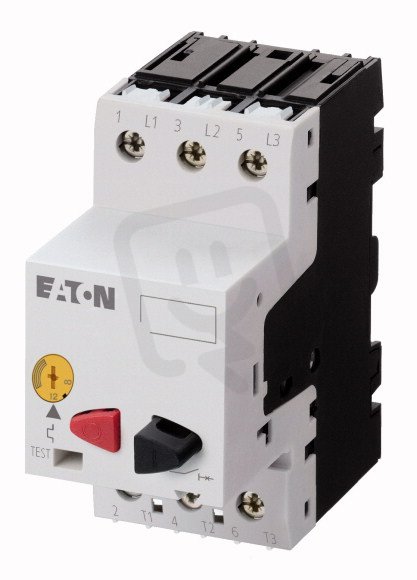

Spouštěč motorů EATON PKZM01-0,16 tlačítkový, 0,1-0,16A
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRMS0017713
- Kód dodavatele:
- 278475
- EAN:
- 4015082784751
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,34 Kč
Technické parametry
- Citlivé na selhání fáze:
- ano
- Hloubka:
- 93 mm
- Jmenovité provozní napětí:
- 690-690 V
- Počet pólů:
- 3
- Provozní výkon AC-3 400V:
- 0 kW
- Provozní výkon při AC-3, 230 V:
- 0 kW
- Rozsah nastavení nezpožď. zkrat. spouště:
- 2,5-2,5 A
- Rozsah nastavení přetížení:
- 0,1-0,16 A
- S integrovanou podpěťovou spouští:
- ne
- S integrovaným pomocným spínačem:
- ne
- S tepelnou ochranou:
- ne
- Šířka:
- 45 mm
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 0,16 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- stiskací tlačítko
- Vyp. zkrat. schopnost lcu 400V,AC:
- 50 kA
- Výška:
- 90 mm
- Ztrátový výkon:
- 5,39 W
Spouštěč motorů EATON PKZM01-0,16 tlačítkový, 0,1-0,16A
PKZM01-0,16 (EAN 4015082784751) je tlačítkový spouštěč motorů EATON se 3 póly, stupněm krytí IP20 a ovládáním pomocí stiskacího tlačítka, určený pro nastavení přetížení v rozsahu 0,1–0,16 A při trvalém proudu 0,16 A a jmenovitém provozním napětí 690 V.
Má vypínací zkratovou schopnost 50 kA (400 V AC), je citlivý na selhání fáze, používá šroubové připojení, rozměry jsou 90×45×93 mm a ztrátový výkon 5,39 W, současně neobsahuje tepelnou ochranu ani integrovanou podpěťovou spoušť či pomocný spínač.
Proč si vybrat tento spouštěč motorů?
- Je určen pro 3 póly, takže je vhodný pro třífázová motorová zapojení.
- Nabízí trvalý proud 0,16 A, přizpůsobený pro malé motory s tímto odběrem.
- Rozsah nastavení přetížení je 0,1–0,16 A, což umožňuje přesné doladění ochrany podle zatížení.
- Vypínací zkratová schopnost při 400 V AC je 50 kA, zajišťující odolnost vůči zkratovým proudům.
- Je citlivý na selhání fáze, takže detekuje a reaguje na poruchy v napájení jednotlivých fází.
- Dodává se bez tepelné ochrany, proto je vhodné doplnit ho odpovídající ochranou v rozváděči, pokud je to požadováno.
Interní název produktu
PKZM01-0,16 Tlač.spouštěč motorů 0,16
Podrobný popis produktu
Spouštěč motorů, 3p, Ir=0,1-0,16A
Spouštěč motorů podle ČSN/EN60947, 3pólový konstrukční velikost PKZM01, s nastavitelným spouštěčem při přetížení nezpožděným spouštěčem při zkratu, citlivý na výpadek fáze, šroubovaná montáž a montáž zaklapnutím západky, rozměr vestavby krytky 45 mm, jmenovité provozní napětí Ue 440V, stupeň krytí IP20, chráněn před dotykem prstem podle VDE 0106 d. 100, příslušenství k dodání: pomocné spínače, napět'ová spoušt'
