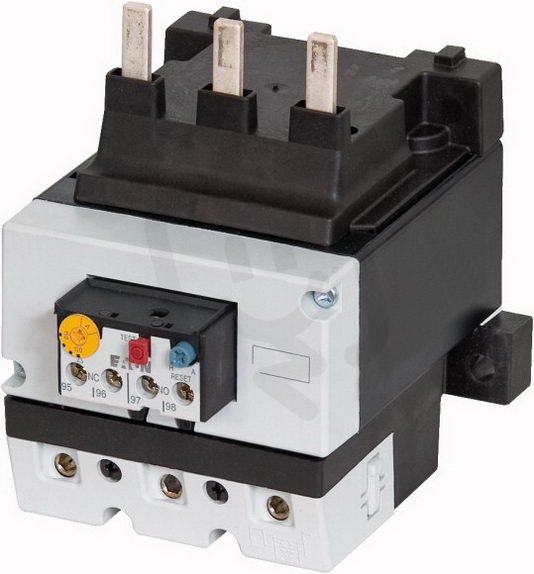

ZB150-100 Tepelné nadproud.relé pro DILM80 až 170 70-100A EATON 278464
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRST0096057
- Kód dodavatele:
- 278464
- EAN:
- 4015082784645
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 1,61 Kč
Technické parametry
- Max. provozní napětí Ue:
- 1000 V
- Nastavitelný proud. rozsah:
- 70-100 A
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 1
- Počet pom. spínacích kontaktů:
- 1
- Třída vydání:
- TŘÍDA 10 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Způsob montáže:
- přímá montáž
ZB150-100 Tepelné nadproud.relé pro DILM80 až 170 70-100A EATON 278464
ZB150-100 tepelné nadproudové relé pro stykače DILM80 až DILM170 (Eaton, EAN: 4015082784645) poskytuje nastavitelný proud 70–100 A při max. provozním napětí 1000 V.
Relé je vybaveno 1 pomocným spínacím a 1 pomocným rozpínacím kontaktem, bez přepínacích kontaktů (0), je určeno pro přímou montáž s šroubovým připojením hlavního obvodu a má třídu vydání TŘÍDA 10 A.
Proč si vybrat toto tepelné nadproudové relé?
- ZB150-100 je model tepelně nadproudového relé určený pro ochranu motorových obvodů.
- Kompatibilní s jističi DILM80 až DILM170, což umožňuje snadné zapojení do běžných elektromotorických sestav.
- Nastavitelný proud v rozsahu 70–100 A umožňuje přesné přizpůsobení ochrany konkrétnímu motoru.
- Maximální provozní napětí Ue 1000 V dovoluje použití v aplikacích s vyšším provozním napětím.
- Výrobce EATON, katalogové číslo 278464 usnadní identifikaci a objednání náhradního dílu.
Interní název produktu
ZB150-100 Nadpr.relé pro DILM80-170
Podrobný popis produktu
Nadproudové relé, 70-100A, 1S+1R
Nadproudové relé,
Sortiment: Tepelné nadproudové relé ZB do 150 A, Příslušenství: Nadproudové relé, Konstrukční velikost: ZB150, Citlivost na výpadek fáze: ČSN/EN 60947, VDE 0660 Část 102
Popis: Spínač Test/Vyp, Tlačítko reset ručně / automaticky, Volné vypnutí, Druh montáže: Přímá montáž, Pomocné kontakty Z = Zapínací kontakt: 1 spínací kontakt, Pomocné kontakty V = vypínací kontakt: 1 rozpínací kontakt
Použitelný pro: DILM80…, DILM95…, DILM115…, DILM150…, DILM170…, DILMF80…, DILMF95…, DILMF115…, DILMF150…, DIULM80, DIULM95, DIULM115, DIULM150, SDAINLM140, SDAINLM165, SDAINLM200, SDAINLM260
Normy a ustanovení: ČSN EN 60947, VDE 0660, UL, CSA
Stupeň krytí: IP00
