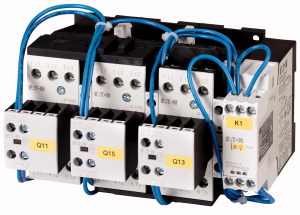

SDAINLM55(230V50HZ,240V60HZ) Stykačová kombinace Y-D 30kW EATON 278411
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRST0017675
- Kód dodavatele:
- 278411
- EAN:
- 4015082784119
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 2,13 Kč
Technické parametry
- Hloubka:
- 138 mm
- Montáž na lištu:
- ne
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 3
- Počet rozpín. kontaktů:
- 0
- Počet spín. kontaktů:
- 9
- Provozní napětí AC 50 Hz:
- 24-690 V
- Provozní napětí na DC:
- 0-0 V
- Provozní napětí u AC 60 Hz:
- 24-690 V
- Provozní proud AC-1 400V:
- 55 A
- Provozní proud AC-3 400V:
- 55 A
- Provozní výkon AC-3 400V:
- 30 kW
- Řídící napáj. napětí AC 50Hz:
- 230-230 V
- Řídící napáj. napětí AC 60HZ:
- 240-240 V
- Řídící napáj. napětí DC:
- 0-0 V
- Šířka:
- 158 mm
- Stupeň krytí (IP):
- IP00
- Stupeň ochrany (NEMA):
- jiné
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ napětí (provozní napětí):
- AC
- Typ ovládacího napětí:
- AC
- Výška:
- 95 mm
SDAINLM55(230V50HZ,240V60HZ) Stykačová kombinace Y-D 30kW EATON 278411
Stykačová kombinace Y‑D SDAINLM55 (EATON 278411, EAN 4015082784119) s AC ovládáním je určena pro provozní výkon AC‑3 400 V: 30 kW při provozním proudu AC‑3 400 V: 55 A a obsahuje 9 spínacích a 3 pomocné spínací kontakty.
Má řídící napětí AC 50 Hz: 230 V (AC 60 Hz: 240 V), provozní napětí AC: 24–690 V, šroubové připojení hlavního obvodu, rozměry 158 × 95 × 138 mm, ochranu IP00 a není určena pro montáž na lištu.
Proč si vybrat tuto stykačovou kombinaci Y‑D?
- Určeno pro ovládání střídavým napětím: AC.
- Pro provoz v režimu AC‑3 (400 V) je dimenzováno na výkon 30 kW.
- Provozní proud v režimech AC‑3 i AC‑1 (400 V) dosahuje 55 A.
- Řídící napájecí napětí pro AC 50 Hz je 230 V.
- Počet spínacích kontaktů je 9, což zajišťuje potřebné přepínání v Y‑D zapojení.
- Montáž na lištu: ne.
Interní název produktu
SDAINLM55(230V50HZ) Stykač Y-D 30kW
Podrobný popis produktu
S-D-contactors,30kW/400V,AC-operated
Stykačová kombinace Y-D,
Aplikace: Kombinace stykačů pro spouštění motorů ve hvězdě-trojúhelníku, Četnost spínání: max. 30 rozběhů za hodinu, Příslušenství: kombinace hvězda-trojúhelník SDAINL
Kategorie užití: AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 55 A
Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 15 kW, 380 V 400 V: P= 30 kW, 500 V: P= 37 kW, 660 V 690 V: P= 30 kW, Max. doba přepnutí: 20 s
Ovládací napětí: 230 V 50 Hz, 240 V 60 Hz
Druh proudu AC/DC: AC ovládání, Jednotlivé komponenty kombinace Síťový stykač Q11: DILM32-10, + DILA-XHI20, Stykač pro spínání do trojúhelníku Q15: DILM32-01, + DILA-XHI20 Typ, Stykač pro spínání do hvězdy Q13: DILM25-01, + DILA-XHI20 Typ, Časové relé K1: ETR4-51 Typ, poznámka: Vhodné také pro motory třídy účinnosti IE3
