SDAINLM55(110V50HZ,120V60HZ) Stykačová kombinace Y-D 30kW EATON 278408

Dostupnost EMAS:
na objednávku
Zobrazit dostupnost na prodejnách
Původně:
13 225,40 Kč
Cena po registraci:
11 808,67 Kč/ks
Po registraci bez DPH:
9 759,23 Kč
Vaše cena s DPH:
12 299,80 Kč/ks
Vaše cena bez DPH:
10 165,12 Kč/ks
ks
Máte IČ? Získejte ještě výhodnější ceny!

Obecné parametry

Značka:
Eaton
Kód zboží:
ELPRST0017674
Kód dodavatele:
278408
EAN:
4015082784089
Standardní balení:
1 ks
Recyklační poplatek:
2,13 Kč

Technické parametry

Hloubka:
138 mm
Montáž na lištu:
ne
Počet pom. přepínacích kontaktů:
0
Počet pom. rozpínacích kontaktů:
0
Počet pom. spínacích kontaktů:
3
Počet rozpín. kontaktů:
0
Počet spín. kontaktů:
9
Provozní napětí AC 50 Hz:
24-690 V
Provozní napětí na DC:
0-0 V
Provozní napětí u AC 60 Hz:
24-690 V
Provozní proud AC-1 400V:
55 A
Provozní proud AC-3 400V:
55 A
Provozní výkon AC-3 400V:
30 kW
Řídící napáj. napětí AC 50Hz:
110-110 V
Řídící napáj. napětí AC 60HZ:
120-120 V
Řídící napáj. napětí DC:
0-0 V
Šířka:
158 mm
Stupeň krytí (IP):
IP00
Stupeň ochrany (NEMA):
jiné
Typ elektr. připoj. hlavního obvodu:
šroubové připojení
Typ napětí (provozní napětí):
AC
Typ ovládacího napětí:
AC
Výška:
95 mm

SDAINLM55(110V50HZ,120V60HZ) Stykačová kombinace Y-D 30kW EATON 278408

SDAINLM55(110V50HZ,120V60HZ) Stykačová kombinace Y-D 30kW EATON 278408 (EAN: 4015082784089) je určena pro spouštění motorů v hvězda‑trojúhelník zapojení s provozním výkonem 30 kW při AC‑3 400 V a jmenovitým proudem 55 A.

Obsahuje 9 spínacích kontaktů a 3 pomocné spínací kontakty, ovládací napájení AC 110 V (50 Hz) / 120 V (60 Hz), provozní rozsah AC 24–690 V, šroubové připojení hlavního obvodu, krytí IP00 a rozměry 158 × 95 × 138 mm; montáž na lištu: ne.

Proč si vybrat tuto stykačovou kombinaci?

  • Jde o stykačovou kombinaci určenou pro zapojení hvězda‑trojúhelník (Y‑D) s provozním výkonem 30 kW při 400 V.
  • V režimu AC‑3 při 400 V je její provozní proud 55 A, vhodný pro zátěže motorů této velikosti.
  • Pro režim AC‑1 při 400 V je provozní proud rovněž 55 A, což vyjadřuje její chování při méně náročných zátěžích.
  • Řídící napájecí napětí cívky je AC 110 V (50 Hz), kompatibilní s běžnými řídicími obvody.
  • Obsahuje 9 spínacích kontaktů, což umožňuje řízení více obvodů a funkcí v rámci jedné kombinace.
  • Není určena pro montáž na lištu — montáž na lištu: ne, proto je třeba zvolit vhodné jiné upevnění.

Interní název produktu

SDAINLM55(110V50HZ,120V60HZ) Stykač Y-D


Podrobný popis produktu

SDAINLM55(110V50HZ,120V60HZ)

Stykačová kombinace Y-D, 30kW/400V/AC3

Stykačová kombinace Y-D,
Aplikace: Kombinace stykačů pro spouštění motorů ve hvězdě-trojúhelníku, Četnost spínání: max. 30 rozběhů za hodinu
Kategorie užití: AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 55 A
Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 15 kW, 380 V 400 V: P= 30 kW, 500 V: P= 37 kW, 660 V 690 V: P= 30 kW, Max. doba přepnutí: 20 s
Ovládací napětí: 110 V 50 Hz, 120 V 60 Hz

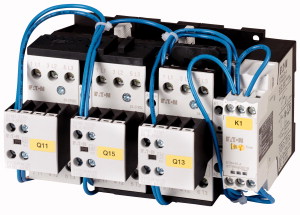

Druh proudu AC/DC: AC ovládání, Jednotlivé komponenty kombinace Síťový stykač Q11: DILM32-10, + DILA-XHI20, Stykač pro spínání do trojúhelníku Q15: DILM32-01, + DILA-XHI20 Typ, Stykač pro spínání do hvězdy Q13: DILM25-01, + DILA-XHI20 Typ, Časové relé K1: ETR4-51 Typ, poznámka: Vhodné také pro motory třídy účinnosti IE3
