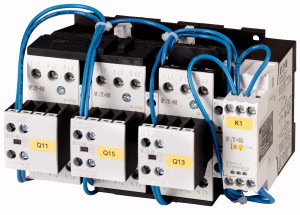

SDAINLM45(230V50HZ,240V60HZ) Stykačová kombinace Y-D 22kW EATON 278386

Dostupnost EMAS:
na objednávku
Zobrazit dostupnost na prodejnách
Původně:
10 811,20 Kč
Cena po registraci:
9 653,14 Kč/ks
Po registraci bez DPH:
7 977,80 Kč
Vaše cena s DPH:
10 054,60 Kč/ks
Vaše cena bez DPH:
8 309,59 Kč/ks
ks
Máte IČ? Získejte ještě výhodnější ceny!

Obecné parametry

Značka:
Eaton
Kód zboží:
ELPRST0017673
Kód dodavatele:
278386
EAN:
4015082783860
Standardní balení:
1 ks
Recyklační poplatek:
2,13 Kč

Technické parametry

Hloubka:
138 mm
Montáž na lištu:
ne
Počet pom. přepínacích kontaktů:
0
Počet pom. rozpínacích kontaktů:
0
Počet pom. spínacích kontaktů:
3
Počet rozpín. kontaktů:
0
Počet spín. kontaktů:
9
Provozní napětí AC 50 Hz:
24-690 V
Provozní napětí na DC:
0-0 V
Provozní napětí u AC 60 Hz:
24-690 V
Provozní proud AC-1 400V:
45 A
Provozní proud AC-3 400V:
45 A
Provozní výkon AC-3 400V:
22 kW
Řídící napáj. napětí AC 50Hz:
230-230 V
Řídící napáj. napětí AC 60HZ:
240-240 V
Řídící napáj. napětí DC:
0-0 V
Šířka:
158 mm
Stupeň krytí (IP):
IP00
Stupeň ochrany (NEMA):
jiné
Typ elektr. připoj. hlavního obvodu:
šroubové připojení
Typ napětí (provozní napětí):
AC
Typ ovládacího napětí:
AC
Výška:
95 mm

SDAINLM45(230V50HZ,240V60HZ) Stykačová kombinace Y-D 22kW EATON 278386

Stykačová kombinace Y‑D SDAINLM45 (EATON 278386) (EAN 4015082783860) je určena pro hvězdotlumené rozběhy motorů s provozním výkonem 22 kW (AC‑3, 400 V) a provozním proudem 45 A.

Řídicí napájení je AC 230–240 V, provozní napětí AC 24–690 V, obsahuje 9 spínacích kontaktů včetně 3 pomocných a hlavní připojení je šroubové.

Rozměry jsou 158 × 95 × 138 mm, stupeň krytí IP00 a montáž na lištu: ne.

Proč si vybrat tuto stykačovou kombinaci?

  • Navržena pro ovládací napětí typu: AC.
  • Řídicí napájecí napětí (AC, 50 Hz) je 230 V, vhodné pro běžné síťové rozvody.
  • Řízení stejnosměrným napětím není podporováno (0 V uvedeno).
  • Provozní výkon pro zapínání motorů (AC-3, 400 V): 22 kW.
  • Provozní proud při AC-3 (400 V) činí 45 A.
  • Disponuje 9 spínacími kontakty pro potřebné zapojení.

Interní název produktu

SDAINLM45(230V50HZ) Stykač Y-D 22kW


Podrobný popis produktu

SDAINLM45(230V50HZ,240V60HZ)

Stykačová kombinace Y-D, 22kW/400V/AC3

Stykačová kombinace Y-D,
Aplikace: Kombinace stykačů pro spouštění motorů ve hvězdě-trojúhelníku, Četnost spínání: max. 30 rozběhů za hodinu, Příslušenství: kombinace hvězda-trojúhelník SDAINL
Kategorie užití: AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 45 A
Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 11 kW, 380 V 400 V: P= 22 kW, 500 V: P= 30 kW, 660 V 690 V: P= 22 kW, Max. doba přepnutí: 20 s
Ovládací napětí: 230 V 50 Hz, 240 V 60 Hz
Druh proudu AC/DC: AC ovládání, Jednotlivé komponenty kombinace Síťový stykač Q11: DILM25-10, + DILA-XHI20, Stykač pro spínání do trojúhelníku Q15: DILM25-01, + DILA-XHI20 Typ, Stykač pro spínání do hvězdy Q13: DILM17-01, + DILA-XHI20 Typ, Časové relé K1: ETR4-51 Typ, poznámka: Vhodné také pro motory třídy účinnosti IE3
