SDAINLM30(230V50HZ,240V60HZ) Stykačová kombinace Y-D 15kW EATON 278361
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRST0017671
- Kód dodavatele:
- 278361
- EAN:
- 4015082783617
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 2,13 Kč
Technické parametry
- Hloubka:
- 138 mm
- Montáž na lištu:
- ne
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 3
- Počet rozpín. kontaktů:
- 0
- Počet spín. kontaktů:
- 9
- Provozní napětí AC 50 Hz:
- 24-690 V
- Provozní napětí na DC:
- 0-0 V
- Provozní napětí u AC 60 Hz:
- 24-690 V
- Provozní proud AC-1 400V:
- 30 A
- Provozní proud AC-3 400V:
- 30 A
- Provozní výkon AC-3 400V:
- 15 kW
- Řídící napáj. napětí AC 50Hz:
- 230-230 V
- Řídící napáj. napětí AC 60HZ:
- 240-240 V
- Řídící napáj. napětí DC:
- 0-0 V
- Šířka:
- 158 mm
- Stupeň krytí (IP):
- IP00
- Stupeň ochrany (NEMA):
- jiné
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ napětí (provozní napětí):
- AC
- Typ ovládacího napětí:
- AC
- Výška:
- 95 mm
SDAINLM30(230V50HZ,240V60HZ) Stykačová kombinace Y-D 15kW EATON 278361
Stykačová kombinace Y‑D SDAINLM30 (230V50Hz,240V60Hz) od EATON, EAN 4015082783617, je určena pro střídavý provoz; jmenovitý výkon AC‑3 400 V 15 kW a provozní proud AC‑3 400 V 30 A (AC‑1 400 V 30 A).
Řídící napájení je AC 230 V (50 Hz) / AC 240 V (60 Hz), provozní napětí 24–690 V AC a typ napětí je AC.
Obsahuje 9 spínacích a 3 pomocné spínací kontakty, hlavní obvod se připojuje šroubově, krytí IP00, rozměry 158 × 95 × 138 mm a není určena pro montáž na lištu (montáž na lištu: ne).
Proč si vybrat tuto stykačovou kombinaci?
- Jde o stykačovou kombinaci Y‑D pro 15 kW, navrženou pro hvězda‑trojúhelník spouštění asynchronních motorů.
- Identifikace je jednoduchá díky modelu EATON 278361 (SDAINLM30).
- Ovládání je střídavé s řídícím napětím AC 230 V (50 Hz), přičemž není k dispozici DC řídicí napětí.
- V režimu AC‑3 při 400 V má provozní výkon 15 kW a pro motorové zatížení odpovídá provozní proudům 30 A (AC‑1 i AC‑3 při 400 V).
- Obsahuje 9 spínacích kontaktů, což umožňuje potřebná přepojení v spouštěcí sekvenci.
- Není určena pro montáž na lištu, proto je třeba zvolit vhodný způsob upevnění v rozváděči.
Interní název produktu
SDAINLM30(230V50HZ) Stykač Y-D 15kW
Podrobný popis produktu
Stykačová kombinace Y-D, 15kW/400V/AC3
Stykačová kombinace Y-D,
Aplikace: Kombinace stykačů pro spouštění motorů ve hvězdě-trojúhelníku, Četnost spínání: max. 30 rozběhů za hodinu, Příslušenství: kombinace hvězda-trojúhelník SDAINL
Kategorie užití: AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 30 A
Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 7.5 kW, 380 V 400 V: P= 15 kW, 500 V: P= 18.5 kW, 660 V 690 V: P= 18.5 kW, Max. doba přepnutí: 20 s
Ovládací napětí: 230 V 50 Hz, 240 V 60 Hz

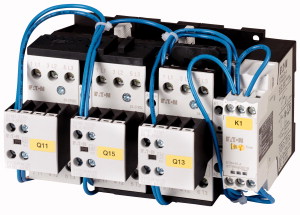

Druh proudu AC/DC: AC ovládání, Jednotlivé komponenty kombinace Síťový stykač Q11: DILM17-10, + DILA-XHI20, Stykač pro spínání do trojúhelníku Q15: DILM17-01, + DILA-XHI20 Typ, Stykač pro spínání do hvězdy Q13: DILM17-01, + DILA-XHI20 Typ, Časové relé K1: ETR4-51 Typ, poznámka: Vhodné také pro motory třídy účinnosti IE3
