SDAINLM30(110V50HZ,120V60HZ) Stykačová kombinace Y-D 15kW EATON 278358
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRST0017670
- Kód dodavatele:
- 278358
- EAN:
- 4015082783587
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 2,13 Kč
Technické parametry
- Hloubka:
- 138 mm
- Montáž na lištu:
- ne
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 3
- Počet rozpín. kontaktů:
- 0
- Počet spín. kontaktů:
- 9
- Provozní napětí AC 50 Hz:
- 24-690 V
- Provozní napětí na DC:
- 0-0 V
- Provozní napětí u AC 60 Hz:
- 24-690 V
- Provozní proud AC-1 400V:
- 30 A
- Provozní proud AC-3 400V:
- 30 A
- Provozní výkon AC-3 400V:
- 15 kW
- Řídící napáj. napětí AC 50Hz:
- 110-110 V
- Řídící napáj. napětí AC 60HZ:
- 120-120 V
- Řídící napáj. napětí DC:
- 0-0 V
- Šířka:
- 158 mm
- Stupeň krytí (IP):
- IP00
- Stupeň ochrany (NEMA):
- jiné
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ napětí (provozní napětí):
- AC
- Typ ovládacího napětí:
- AC
- Výška:
- 95 mm
SDAINLM30(110V50HZ,120V60HZ) Stykačová kombinace Y-D 15kW EATON 278358
SDAINLM30 (110V50Hz,120V60Hz) Stykačová kombinace Y‑D 15 kW EATON 278358 (EAN 4015082783587) je hvězda‑trojúhelník stykačová kombinace pro střídavé řízení s řídícím napětím AC 110 V (50 Hz) / 120 V (60 Hz) a provozním výkonem 15 kW (AC‑3, 400 V).
Má provozní proud 30 A (AC‑1/AC‑3, 400 V), celkem 9 spínacích kontaktů a 3 pomocné spínací kontakty, krytí IP00 a hlavní elektrické připojení je šroubové; montáž na lištu: ne.
Provozní napětí AC je 24–690 V (50/60 Hz), rozměry jsou 158 × 95 × 138 mm (š × v × h) a stupeň ochrany NEMA: jiné.
Proč si vybrat tuto stykačovou kombinaci?
- Zařízení pracuje s ovládacím napětím AC, což odpovídá běžným průmyslovým řízením.
- Je navržena pro řídící napětí 110 V (50 Hz) a 120 V (60 Hz), což zajišťuje kompatibilitu s oběma standardy napájení uvedenými v názvu.
- Umožňuje spínat motory s výkonem 15 kW v režimu AC‑3 (při 400 V).
- Má provozní proud až 30 A (platí pro AC‑1 i AC‑3 při 400 V), vhodný pro středně výkonné aplikace.
- Obsahuje 9 spínacích kontaktů, které umožňují širší možnosti zapojení a řízení obvodů.
- Není určena k montáži na lištu (montáž na lištu: ne), proto je třeba počítat s alternativním upevněním v rozváděči.
Interní název produktu
SDAINLM30(110V50HZ,120V60HZ) Stykač Y-D
Podrobný popis produktu
Stykačová kombinace Y-D, 15kW/400V/AC3
Stykačová kombinace Y-D,
Aplikace: Kombinace stykačů pro spouštění motorů ve hvězdě-trojúhelníku, Četnost spínání: max. 30 rozběhů za hodinu
Kategorie užití: AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 30 A
Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 7.5 kW, 380 V 400 V: P= 15 kW, 500 V: P= 18.5 kW, 660 V 690 V: P= 18.5 kW, Max. doba přepnutí: 20 s
Ovládací napětí: 110 V 50 Hz, 120 V 60 Hz

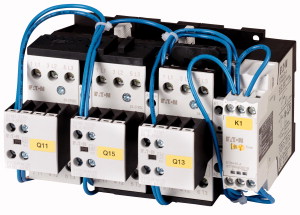

Druh proudu AC/DC: AC ovládání, Jednotlivé komponenty kombinace Síťový stykač Q11: DILM17-10, + DILA-XHI20, Stykač pro spínání do trojúhelníku Q15: DILM17-01, + DILA-XHI20 Typ, Stykač pro spínání do hvězdy Q13: DILM17-01, + DILA-XHI20 Typ, Časové relé K1: ETR4-51 Typ, poznámka: Vhodné také pro motory třídy účinnosti IE3
