SDAINLM22(230V50HZ,240V60HZ) Stykačová kombinace Y-D 11kW EATON 278336

Dostupnost EMAS:
na objednávku
Zobrazit dostupnost na prodejnách
Původně:
8 640,37 Kč
Cena po registraci:
7 714,79 Kč/ks
Po registraci bez DPH:
6 375,86 Kč
Vaše cena s DPH:
8 035,66 Kč/ks
Vaše cena bez DPH:
6 641,04 Kč/ks
ks
Máte IČ? Získejte ještě výhodnější ceny!

Obecné parametry

Značka:
Eaton
Kód zboží:
ELPRST0017669
Kód dodavatele:
278336
EAN:
4015082783365
Standardní balení:
1 ks
Recyklační poplatek:
1,36 Kč

Technické parametry

Hloubka:
117 mm
Montáž na lištu:
ne
Počet pom. přepínacích kontaktů:
0
Počet pom. rozpínacích kontaktů:
0
Počet pom. spínacích kontaktů:
3
Počet rozpín. kontaktů:
0
Počet spín. kontaktů:
9
Provozní napětí AC 50 Hz:
24-690 V
Provozní napětí na DC:
0-0 V
Provozní napětí u AC 60 Hz:
24-690 V
Provozní proud AC-1 400V:
22 A
Provozní proud AC-3 400V:
22 A
Provozní výkon AC-3 400V:
11 kW
Řídící napáj. napětí AC 50Hz:
230-230 V
Řídící napáj. napětí AC 60HZ:
240-240 V
Řídící napáj. napětí DC:
0-0 V
Šířka:
158 mm
Stupeň krytí (IP):
IP20
Stupeň ochrany (NEMA):
jiné
Typ elektr. připoj. hlavního obvodu:
šroubové připojení
Typ napětí (provozní napětí):
AC
Typ ovládacího napětí:
AC
Výška:
82 mm

SDAINLM22(230V50HZ,240V60HZ) Stykačová kombinace Y-D 11kW EATON 278336

SDAINLM22 (230V50HZ,240V60HZ) Stykačová kombinace Y‑D 11kW EATON 278336, EAN 4015082783365 je stykačová kombinace pro střídavé ovládací napětí AC 230–240 V s provozním výkonem 11 kW (AC‑3 400 V) a provozním proudem 22 A.

Má celkem 9 spínacích kontaktů včetně 3 pomocných spínacích kontaktů, šroubové připojení hlavního obvodu a krytí IP20, montáž na lištu není možná.

Provozní napětí je 24–690 V AC (50/60 Hz) a rozměry jsou 82 × 158 × 117 mm (V × Š × H).

Proč si vybrat tuto stykačovou kombinaci?

  • Typ ovládacího napětí je AC.
  • Provozní výkon v režimu AC-3 při 400 V je 11 kW.
  • Jmenovitý provozní proud činí 22 A jak pro AC-1, tak pro AC-3 při 400 V.
  • Řídící napájecí napětí pro AC 50 Hz je 230 V.
  • Počet spínacích kontaktů je 9.
  • Tento přístroj není určen k montáži na lištu (ne).

Interní název produktu

SDAINLM22(230V50HZ) Stykač Y-D 11kW


Podrobný popis produktu

SDAINLM22(230V50HZ,240V60HZ)

Stykačová kombinace Y-D, 11kW/400V/AC3

Stykačová kombinace Y-D,
Aplikace: Kombinace stykačů pro spouštění motorů ve hvězdě-trojúhelníku, Četnost spínání: max. 30 rozběhů za hodinu, Příslušenství: kombinace hvězda-trojúhelník SDAINL
Kategorie užití: AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 22 A
Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 5.5 kW, 380 V 400 V: P= 11 kW, 500 V: P= 11 kW, 660 V 690 V: P= 11 kW, Max. doba přepnutí: 20 s
Ovládací napětí: 230 V 50 Hz, 240 V 60 Hz

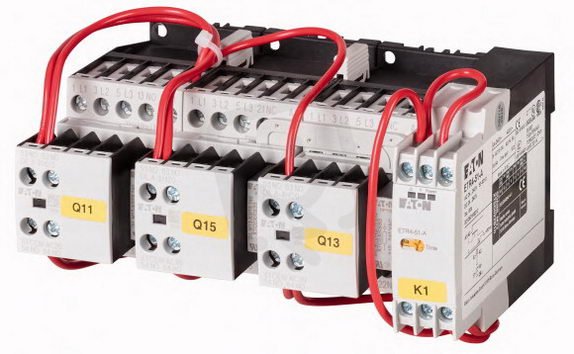

Druh proudu AC/DC: AC ovládání, Jednotlivé komponenty kombinace Síťový stykač Q11: DILM12-10, + DILA-XHI20, Stykač pro spínání do trojúhelníku Q15: DILM12-01, + DILA-XHI20 Typ, Stykač pro spínání do hvězdy Q13: DILM7-01, + DILA-XHI20 Typ, Časové relé K1: ETR4-51 Typ, poznámka: Vhodné také pro motory třídy účinnosti IE3
