SDAINLM22(110V50HZ,120V60HZ) Stykačová kombinace Y-D 11kW EATON 278333
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRST0017668
- Kód dodavatele:
- 278333
- EAN:
- 4015082783334
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 1,36 Kč
Technické parametry
- Hloubka:
- 117 mm
- Montáž na lištu:
- ne
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 3
- Počet rozpín. kontaktů:
- 0
- Počet spín. kontaktů:
- 9
- Provozní napětí AC 50 Hz:
- 24-690 V
- Provozní napětí na DC:
- 0-0 V
- Provozní napětí u AC 60 Hz:
- 24-690 V
- Provozní proud AC-1 400V:
- 22 A
- Provozní proud AC-3 400V:
- 22 A
- Provozní výkon AC-3 400V:
- 11 kW
- Řídící napáj. napětí AC 50Hz:
- 110-110 V
- Řídící napáj. napětí AC 60HZ:
- 120-120 V
- Řídící napáj. napětí DC:
- 0-0 V
- Šířka:
- 158 mm
- Stupeň krytí (IP):
- IP20
- Stupeň ochrany (NEMA):
- jiné
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ napětí (provozní napětí):
- AC
- Typ ovládacího napětí:
- AC
- Výška:
- 82 mm
SDAINLM22(110V50HZ,120V60HZ) Stykačová kombinace Y-D 11kW EATON 278333
Model SDAINLM22 (110V 50Hz, 120V 60Hz) Stykačová kombinace Y‑D 11 kW EATON 278333 (EAN 4015082783334) je určen pro spínání třífázových motorů v rozmezí provozního napětí AC 24–690 V.
Řídící napětí AC 110 V (50 Hz) / AC 120 V (60 Hz), provozní výkon AC‑3 11 kW při 400 V a proud AC‑3 22 A (AC‑1 22 A); obsahuje 9 spínacích kontaktů a 3 pomocné spínací kontakty, stupeň krytí IP20, bez montáže na lištu, hlavní připojení šroubové a rozměry 82×158×117 mm.
Proč si vybrat tuto stykačovou kombinaci?
- Typ a objednací číslo: SDAINLM22 (EATON 278333).
- Je určena pro ovládací napětí typu AC.
- Kompatibilní s řídicím napětím 110 V (50 Hz) / 120 V (60 Hz).
- Pro motorové zátěže má jmenovitý provozní výkon 11 kW při 400 V (AC-3) a jmenovitý proud 22 A.
- Montáž na lištu: ne (není určena k montáži na DIN lištu).
- Obsahuje 9 spínacích kontaktů.
Interní název produktu
SDAINLM22(110V50HZ,120V60HZ) Stykač Y-D
Podrobný popis produktu
Stykačová kombinace Y-D, 11kW/400V/AC3
Stykačová kombinace Y-D,
Aplikace: Kombinace stykačů pro spouštění motorů ve hvězdě-trojúhelníku, Četnost spínání: max. 30 rozběhů za hodinu
Kategorie užití: AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 22 A
Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 5.5 kW, 380 V 400 V: P= 11 kW, 500 V: P= 11 kW, 660 V 690 V: P= 11 kW, Max. doba přepnutí: 20 s
Ovládací napětí: 110 V 50 Hz, 120 V 60 Hz

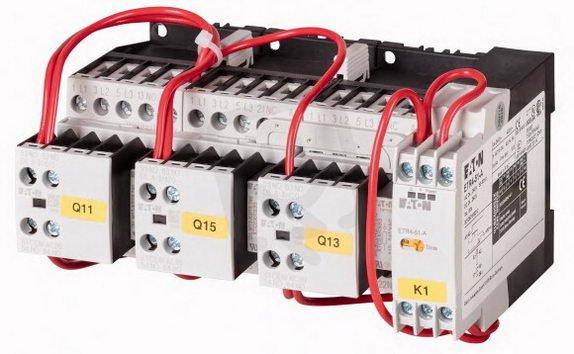

Druh proudu AC/DC: AC ovládání, Jednotlivé komponenty kombinace Síťový stykač Q11: DILM12-10, + DILA-XHI20, Stykač pro spínání do trojúhelníku Q15: DILM12-01, + DILA-XHI20 Typ, Stykač pro spínání do hvězdy Q13: DILM7-01, + DILA-XHI20 Typ, Časové relé K1: ETR4-51 Typ, poznámka: Vhodné také pro motory třídy účinnosti IE3
